کیت مسیریابی دستگاه PCB روتر دوپلتفرم ، جمع آوری کننده گرد و غبار ، برش فرش

کیت مسیریابی فرز، پلتفرم دوگانه، جمع کننده گرد و غبار، دستگاه مسیریاب PCB

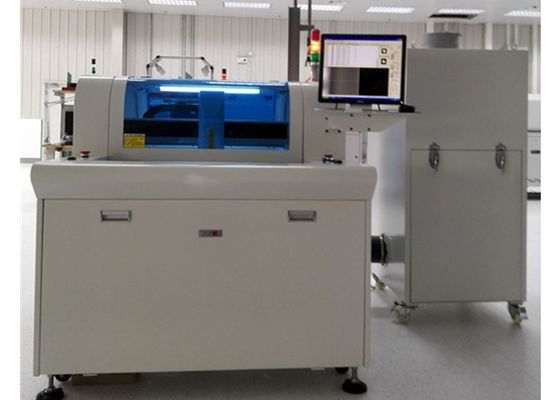

معرفی دستگاه

این دستگاه از یک فرز برای تقسیم یک برد PCB چند متصل بر اساس یک مسیر از پیش ویرایش شده با سرعت بالا استفاده می کند. جایگزین برش دستی، V-CUT یا عیوب برش PUSH می شود، کیفیت محصول را بهبود می بخشد و میزان ضایعات را کاهش می دهد. این دستگاه از سیستم عامل رابط کاربری WindowsXP استفاده می کند، طراحی رابط کاربری ساده و کاربرپسند، سیستم اصلاح مسیر برش خودکار، برنامه CCD با پیکسل بالا تولید و برنامه بلوک و ویرایش و اصلاح برنامه تک مرحله ای، دستگاه بارگیری و تخلیه PCB از دو پلتفرم که به صورت تعاملی کار می کنند می تواند به طور موثر زمان انتظار دستگاه را کاهش دهد، در نتیجه به راندمان تولید ایده آل دست یابد.

ویژگی های اصلی

1، مجهز به لنز بزرگنمایی CCD با پیکسل بالا، توابع کمکی آموزش و ویرایش برنامه، بهبود دقت و ظرافت، و تصاویر با وضوح بالاتر.

2، سیستم موقعیت یابی و اصلاح نقطه MARK خودکار. مسیر حرکت دارای نمایش بلادرنگ و ردیابی مسیریاب شبیه سازی شده است. نمایش در یک نگاه واضح است. عملکرد اصلاح تراز خودکار دارای دقت برش بالاتری است. تا زمانی که PCB در 3 میلی متر منحرف شود، دید ماشین می تواند مسیریابی خودکار را انجام دهد. کالیبراسیون الزامات دقت اپراتور را هنگام قرار دادن برد کاهش می دهد و راندمان کار را تا حد زیادی بهبود می بخشد.

3، کپی کردن میزهای کار چپ و راست برنامه، کپی بلوک، نمایش، کپی برد اتصال چند زاویه ای، عملکرد اصلاح ردیابی تک مرحله ای و عملکرد اصلاح ویرایش بلوک، زمان تولید برنامه را دقیقاً ساده می کند و راندمان ویرایش را بهبود می بخشد.

4، جاروبرقی ساخته شده از فن وارداتی با قدرت بالا و دستگاه حذف استاتیک ولتاژ بالا 10 ولت، اثر مکش ایده آل تر و نویز کمتری دارد.

5، نظارت بر عمر ابزار. پس از اینکه کاتر مسافت معینی را برش داد، به طور خودکار به موقعیت تیغه برش نخورده دیگر بالا و پایین می رود. فاصله و فرکانس بالا و پایین را می توان با توجه به طول تیغه تنظیم کرد تا عمر کاتر افزایش یابد.

6، طراحی درب ایمنی شفاف، فرآیند را در یک نگاه روشن می کند. دو راه برای باز کردن درب وجود دارد: توقف اضطراری و کاهش سرعت 50٪ برای مشتریان مختلف برای انتخاب. توقف اضطراری برای جلوگیری از حوادث در حین پردازش و ارائه یک محیط عملیاتی بازرسی ایمن است. کاهش سرعت 50٪ برای تسهیل برنامه نویس برای نظارت بر فرآیند ماشینکاری در هنگام انجام برنامه است.

7، بستر PCB توسط پردازش لغزشی پیوسته دو مرحله ای قرار می گیرد تا زمان انتظار را کاهش داده و تولید را افزایش دهد.

مشخصات

مشخصات جمع کننده گرد و غبار

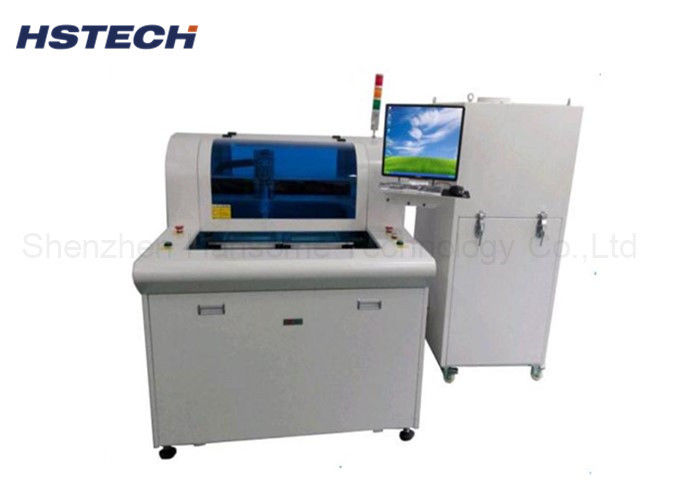

جزئیات دستگاه
