برش دوگانه با چاقوی شکسته تشخیص ماشین روتر PCBA در خط

نام تجاری:	HSTECH
شماره مدل:	HS-ARX-811
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر pcba در خط

تضمین:

1 سال

کنترل:

صفحه لمسی

برند رله:

شنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

شرایط:

جدید

علامت:

SMEMA

درخواست:

سازمانی الکترونیکی

رنگ:

نقره

سیستم کنترل:

PLC

OEM/ODM:

در دسترس

مصرف برق:

200 وات

نوع:

خودکار

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

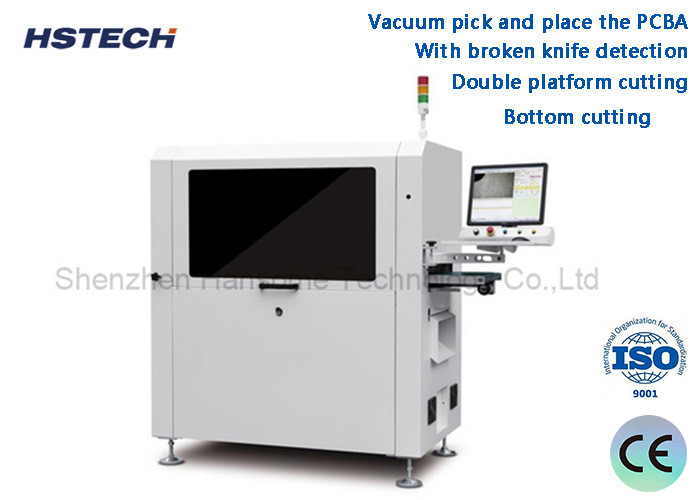

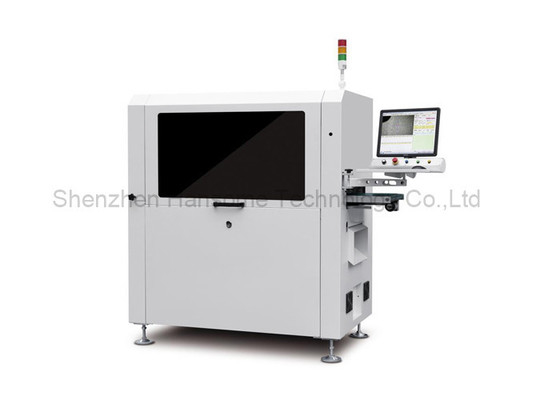

دستگاه مسیریابی خودکار PCBA با پلتفرم دوگانه و تشخیص تیغه شکسته

مقدمه

این دستگاه یک دستگاه مسیریابی خودکار PCBA است که از فرز فولادی تنگستن شفت به عنوان ابزار جداسازی استفاده می کند، با فیکسچر سفارشی برای ثابت کردن PCBA کار می کند، همچنین گرد و غبار را با یک جمع کننده گرد و غبار پس از برش پاک می کند، کمربند ESD برای انتقال به دستگاه پایین دستی.

ویژگی ها

1، برداشت و قرار دادن PCBA با خلاء.

2، برش از پایین.

3، برش با پلتفرم دوگانه.

4، با تشخیص تیغه شکسته.

5، اتصال به خط تولید خودکار.

6، عملکرد آمار SPC و مطابقت با سیستم ERP.

7، می تواند به تعویض ابزار خودکار، عملکرد ضد انفجار جاروبرقی و عملکرد نظارت بر حجم هوا مجهز شود.

مشخصات

مدل	ARX-811
حداکثر اندازه PCB	260x340mm
حداقل اندازه PCB	50x50mm
ضخامت PCB	0.4-6mm
ارتفاع انتقال	900±50mm
جهت حمل و نقل	چپ به راست
سرعت حمل و نقل	1500mm/s (حداکثر) قابل تنظیم
حالت بارگیری	ریل راهنمای حمل و نقل نوع بخش
تنظیم عرض ریل	خودکار
رابط ارتباطی	SMEMA
موقعیت یابی PCB	موقعیت یابی فیکسچر
سیستم برداشت	برداشت مکش خلاء
دوک برش/سرعت	60,000 دور در دقیقه، برند آلمان (اختیاری 100,000 دور در دقیقه، برند آلمان)
نوع خنک کننده	نوع خود خنک شونده
تغییر ابزار خودکار	اختیاری
بررسی تیغه شکسته	بله
سرعت جداسازی	5-100mm/s
دقت برش	±0.05mm
کیت فرز	φ0.8~φ3.0 چرخش سمت راست، فولاد تنگستن شفت
دقت موقعیت یابی مجدد	±0.1mm
سرعت حرکت مختصات	1000mm/s
نوع صفحه خروجی	حمل و نقل کمربند ESD / واحد ارسال دسته ای
جمع آوری ضایعات	جمع آوری کابینت ضایعات
برنامه نویسی روش	وارد کردن/ویرایش برنامه GERBER از طریق سیستم بصری
منبع هوا	5-8 کیلوگرم بر سانتی متر مربع
منبع تغذیه	AC380V, 50/60Hz, 3KW
اندازه دستگاه	1500x850x1600 میلی متر
وزن	تقریباً 800 کیلوگرم

اندازه دستگاه

برش دوگانه با چاقوی شکسته تشخیص ماشین روتر PCBA در خط 0

جزئیات

جمع کننده گرد و غبار با اندازه پایین.

برش دوگانه با چاقوی شکسته تشخیص ماشین روتر PCBA در خط 1

سیستم CCD عالی با دوربین تصویربرداری، لنز موریتکس و منبع نور سطح اندازه گیری، برای پشتیبانی از کالیبراسیون دستگاه، جبران و موقعیت یابی، با پایداری و ظرفیت ضد اختلال عالی.

چاک مکش خلاء همه کاره برای برداشت، قرار دادن، تخلیه و تولید.

برش دوگانه با چاقوی شکسته تشخیص ماشین روتر PCBA در خط 2

سیستم تخلیه کامپوزیت، از کمربند ضد استاتیک ESD برای انتقال محصول جدا شده در سمت بالا استفاده می شود و ضایعات در سمت پایین منتقل می شوند، با این روش فضای زیادی را ذخیره می کند.

برش دوگانه با چاقوی شکسته تشخیص ماشین روتر PCBA در خط 3

درباره بسته بندی

برش دوگانه با چاقوی شکسته تشخیص ماشین روتر PCBA در خط 4
