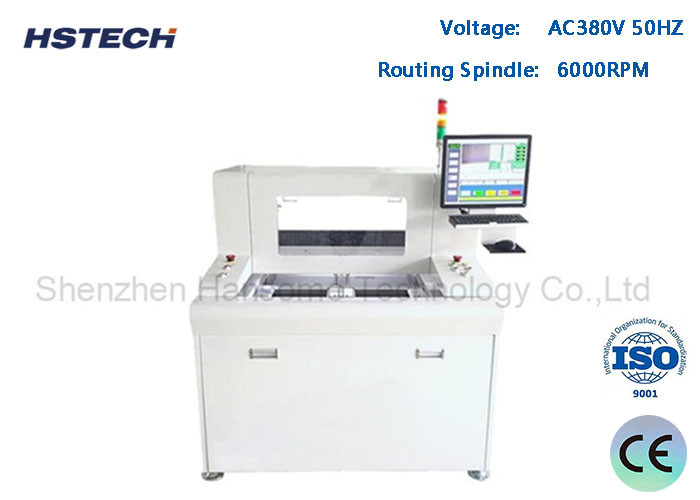

راهنمای Hiwin 6000RPM موتور سرو PCBA روتر ماشین روتر خودکار PCB

نام تجاری:	HSTECH
شماره مدل:	RM-560
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T ، Western Union ،
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر PCBA

نام دیگر:

روتر pcb اتوماتیک

پلتفرم:

دو برابر

اسپیندل مسیریابی:

6000 دور در دقیقه

راهنما:

هیوین

موتوری:

موتوری

ولتاژ:

AC380V 50Hz

ضمانت:

1 سال

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

راهنمای Hiwin 6000RPM موتور سرو PCBA روتر ماشین روتر خودکار PCB

وارد کردن ماشین:

این دستگاه روتر پی سی بی اتوماتیک با استفاده از چرخ چرخ سرعت بالا، مجهز به پلتفرم دوگانه، 4 محور سرو موتور رانده شده، چرخ چرخ حرکت بر اساس برنامه ریزی از پیش تنظیم شده،جدا کردن اتوماتیک سوراخ تمپلت، صفحه متصل شده، تخته منحنی، و دیگر تخته های شکل نامنظم.

دستگاه استفاده از سیستم عامل پنجره، تشخیص CCD مسیر جداسازی، می تواند در هر زمان فرآیند جداسازی را بررسی کند.

ویژگی های اصلی:

چرخ سرعت بالا، 6000 دور در دقیقه.
عملکرد ویندوز، مکان دستی یا واردات فایل.
تشخیص CCD.
جمع آوری کننده گرد و غبار داخلی نیز شامل می شود.
مناسب برای جدا کردن صفحه FPC، صفحه آلومینیوم، FR4، و غیره
به طور عمده برای جدا کردن تخته های متصل به سوراخ مهر و موم، تخته های منحنی، به جای تخته های سنتی V-cut استفاده می شود.

پاکسازی:

مدل	RM-560
ساختار	واحد اسپندل، دو سیستم عامل کار
اندازه ماشین ((ملی متر)	100012001550
وزن ناخالص	۷۰۰ کیلوگرم
اندازه جمع آوری کننده گرد و غبار ((ملی متر)	6256001600
روش جمع آوری گرد	جمع آوری پایین
اندازه پلتفرم کار	۳۰۰*۴۰۰ میلی متر
نوع رانندگی پلتفرم	پلت فرم دوگانه چرخش، برش دقیق با موتور 3 فاز
سیستم راننده	محور X/Y/Z که توسط سرو موتور رانده می شود، محور W که توسط اینورتر فرکانس موتور سه فاز رانده می شود
اسپندل مسیری	۶۰۰۰ چرخش در دقیقه
سرعت برش	1-100mm/s
دقت برش	±0.05mm
دقت تکرار	±0.02mm
سرعت حرکت محور	800mm/s
سیستم محور Z	با پیچ و چوب، دو راهنما
کیت روتر	برش فرنس،φ0.8~φ3.0 چرخش چپ،فولاد وانتفورمینگ
کنترل عمر ابزار	کنترل برنامه نرم افزاری
عملکرد محافظ فعال	پرده روشن
درب امنيتي	در دستي
آژیر خطا	آره
روش برنامه	خود برنامه ریزی، دوربین توسط صفحه کلید و ماوس کنترل می شود

جزئیات ماشین:

اسپندل مسیر سریع و گردآورنده داخلی گرد و غبار

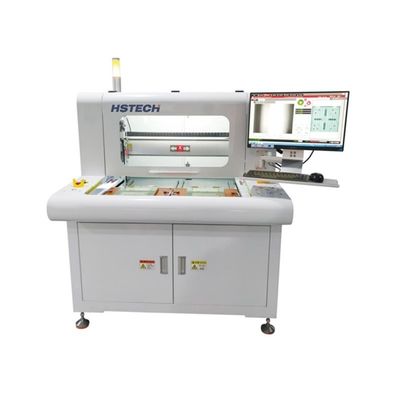

راهنمای Hiwin 6000RPM موتور سرو PCBA روتر ماشین روتر خودکار PCB 0

سیستم عامل ویندوز 7/10 نسخه انگلیسی، ساده برای عیب یابی و کار.

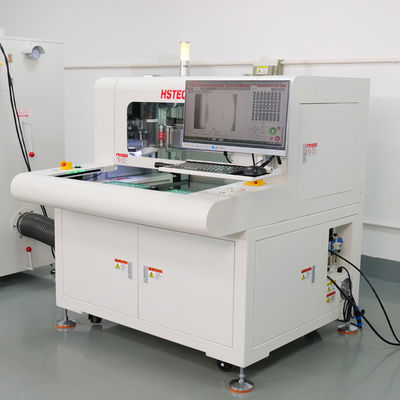

راهنمای Hiwin 6000RPM موتور سرو PCBA روتر ماشین روتر خودکار PCB 1

راهنمای Hiwin 6000RPM موتور سرو PCBA روتر ماشین روتر خودکار PCB 2

راهنمای Hiwin 6000RPM موتور سرو PCBA روتر ماشین روتر خودکار PCB 3
