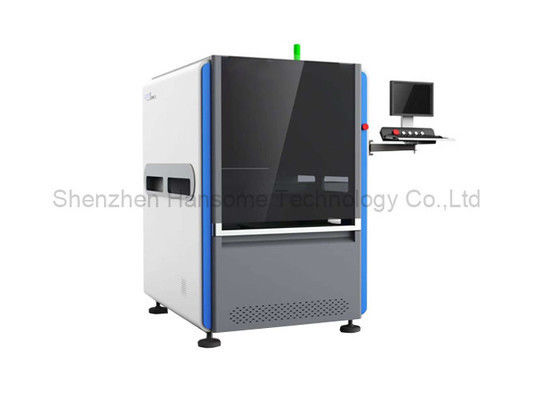

آلمان Sycotec Spinde کامل راه حل Jig-Less Inline PCBA روتر ماشین HS-ARX-811

Name: آلمان Sycotec Spinde کامل راه حل Jig-Less Inline PCBA روتر ماشین HS-ARX-811
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-ARX-811
Price: 6,005.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-ARX-811
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر pcba در خط

تضمین:

1 سال

کنترل:

صفحه لمسی

برند رله:

شنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

شرایط:

جدید

علامت:

SMEMA

درخواست:

سازمانی الکترونیکی

رنگ:

نقره

سیستم کنترل:

PLC

OEM/ODM:

در دسترس

مصرف برق:

200 وات

نوع:

خودکار

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

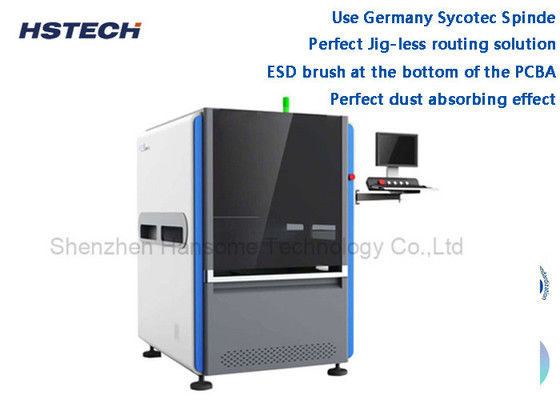

آلمان Sycotec Spinde راه حل مسیریابی کامل بدون Jig ماشین مسیریابی PCBA Inline

مقدمه

این ماشین یک سیستم روتر خطی کاملا خودکار است، با بارگذاری و تخلیه برای خط آزمایش ATE، چرخ سرعت بالا، نیروی فشار کم برای برش PCBA و اطمینان از دقت و شفافیت.

ویژگی ها

1، استفاده از آلمان Sycotec Spinde، حداکثر 1000000 RPM و تابع تغییر ابزار خودکار.

2برش ESD در پایین PCBA، اثر جذب گرد و غبار را دارد.

3، سیستم CCD عالی با دوربین تصویربرداری، لنز موریتکس و منبع نور سطح اندازه گیری، برای پشتیبانی از کالیبراسیون ماشین، جبران و موقعیت،با ثبات عالی و قابلیت ضد اختلال.

4، راه حل کامل مسیریابی بدون Jig ، پشتیبانی از اندازه PCB 20 * 20 ~ 350 * 350mm ، و دستگاه برداشت می تواند از بین بردن و نصب سریع ، قابلیت اطمینان بالا و هزینه کم را درک کند.

5، مجموعه ابزار استاندارد با سه نوع از 3.175 ابزار، هر یک با 10pcs در داخل. با سیستم دقیق کلیمپ و سیستم بلند کردن، X1، Y1 و Z1 برای تغییر ابزار.

6، راه حل تخلیه1: PCBA پس از برش،در کمربند ESD قرار می گیرد، سپس وارد خط آزمایش یا مونتاژ می شود. راه حل تخلیه 2: با واحد تخلیه دسته، کلیمپ جعبه سینی را قطع می کند.

7، برش فرنیشر توسط چرخ سرعت بالا با مزایای کاهش نیروی برش، دقت بالا، سر و صدا کم و مناسب برای تمام شکل pcba، مانند دور، خط مستقیم، L یا نوع U،مربع و شکل های قوس.

8, Win7/Win10 سیستم نسخه انگلیسی

مشخصات

مدل	ARM-710	ARM-711
حداکثر اندازه PCB	۳۵۰×۳۵۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت حمل و نقل	از چپ به راست
سرعت حمل	1500mm/s ((حداکثر) تنظیم می شود
حالت بارگیری	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	اتوماتيك
رابط ارتباطی	SMEMA
موقعیت PCB	چسباندن ریل راهنمای بالا و پایین
سیستم انتخاب	سیستم چسب 360 درجه چرخش، 2 گروه از نوزل های مکش خلاء؛ 4 گروه از واحد های انتقال کمربند ESD / پانل دسته به حداکثر
اسپندل برش/سرعت	100,000 rpm/min، مارک آلمان	60,000 rpm/min، مارک آلمان
تغییر ابزار اتوماتیک	آره	نه
چک چاقو شکستن	آره	آره
سرعت جدا کردن	1-100mm/s
دقت برش	±0.05mm
کیت آسیاب	φ0.8 ~ φ3.0 درجه بندی سمت راست، ساقه فولاد تولفستم
دقت موقعیت مجدد	±0.02mm
سرعت حرکت هماهنگ	1000mm/s
نوع صفحه بیرون	واحد حمل و نقل کمربند ESD
جمع آوری زباله	خروجی از طریق ریل
برنامه ریزی روش	Gerber نقشه وارد / برنامه ویرایش از طریق سیستم بصری
تامین هوا	۵ تا ۸ کیلوگرم/ سانتی متر
منبع برق	AC380V، 50/60Hz، 3KW
اندازه ماشین	1000x1300x1600 میلی متر
وزن	حدود 1000 کیلوگرم

اندازه ماشین

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 0

جزئیات

1, تغییر خودکار ابزار برش 2, تشخیص چاقوی شکسته 3, حالت تولید خودکار

4، عملکرد آماری SPC و سیستم ERP مطابقت

5، انتخاب شده برای جمع آوری گرد و غبار خلاء ضد انفجار و اندازه گیری حجم هوا

Vacuum Pick PCB Depaneling Router Machine With Dust Collector Germany Spindle 1

سیستم مسیریابی PCBA کامل بدون Jig برای تعمیر تخته ، پشتیبانی از 20x20 ~ 350x350mm اندازه pcb و دستگاه برداشت می تواند درک کند سریع جدا کردن و نصب، قابلیت اطمینان بالا و هزینه پایین.

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 2

تخلیه خطی کمربند ESD

راه حل تخلیه 1: PCBA پس از جدا شدن، روی کمربند ESD قرار داده می شود، سپس وارد خط آزمایش / مونتاژ می شود.

راه حل تخلیه 2: با واحد تخلیه دسته ای ARM710-1، کلیمپ به جعبه سینی ARM710 قرار می گیرد.

100000 RPM PCB Router Machine CCD System Inline PCB Depaneling Router Without JIG 3
