روتر PCB ماشین CCD سیستم Inline PCB Depaneling روتر بدون JIG

نام تجاری:	HSTECH
شماره مدل:	ARM-710
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، Western Union، MoneyGram، D/P
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر pcba در خط

مواد:

ماتل ورق

اندازه PCB:

50x50~350x350mm

ضخامت PCB:

0.4-6 میلی متر

ارتفاع انتقال:

۹۰۰±۵۰ میلی متر

منبع برق:

AC380V، 50/60HZ

سرعت جدا کردن:

1-100mm/s

ارتباط:

SMEMA

جزئیات بسته بندی:

کیف چوبی، محافظ فوم

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

روتر PCB ماشین CCD سیستم Inline PCB Depaneling روتر بدون JIG

ویژگی ها

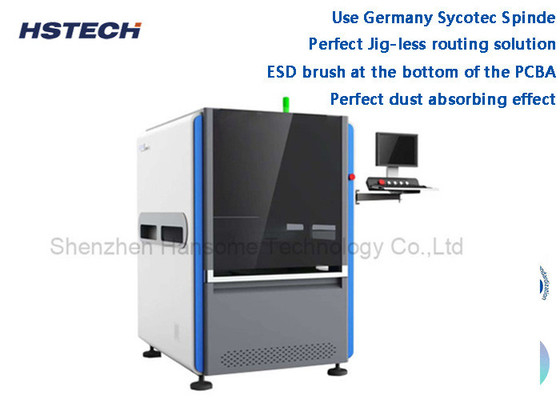

1، استفاده از آلمان Sycotec Spinde، حداکثر 1000000 RPM و تابع تغییر ابزار خودکار.

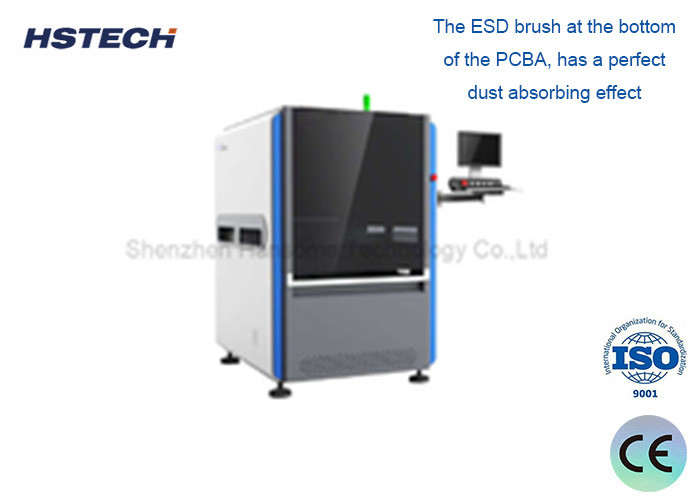

2برش ESD در پایین PCBA، اثر جذب گرد و غبار را دارد.

مشخصات

مدل	ARM-710	ARM-711
حداکثر اندازه PCB	۳۵۰×۳۵۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت حمل و نقل	از چپ به راست
سرعت حمل	1500mm/s ((حداکثر) تنظیم می شود
حالت بارگیری	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	اتوماتيك
رابط ارتباطی	SMEMA
موقعیت PCB	چسباندن ریل راهنمای بالا و پایین
سیستم انتخاب	سیستم چسب 360 درجه چرخش، 2 گروه از نوزل های مکش خلاء؛ 4 گروه از واحد های انتقال کمربند ESD / پانل دسته به حداکثر
اسپندل برش/سرعت	100,000 rpm/min، مارک آلمان	60,000 rpm/min، مارک آلمان
تغییر ابزار اتوماتیک	آره	نه
چک چاقو شکستن	آره	آره
سرعت جدا کردن	1-100mm/s
دقت برش	±0.05mm
کیت آسیاب	φ0.8 ~ φ3.0 درجه بندی سمت راست، ساقه فولاد تولفستم
دقت موقعیت مجدد	±0.02mm
سرعت حرکت هماهنگ	1000mm/s
نوع صفحه بیرون	واحد حمل و نقل کمربند ESD
جمع آوری زباله	خروجی از طریق ریل
برنامه ریزی روش	Gerber نقشه وارد / برنامه ویرایش از طریق سیستم بصری
تامین هوا	۵ تا ۸ کیلوگرم/ سانتی متر
منبع برق	AC380V، 50/60Hz، 3KW
اندازه ماشین	1000x1300x1600 میلی متر
وزن	حدود 1000 کیلوگرم

اندازه ماشین

روتر PCB ماشین CCD سیستم Inline PCB Depaneling روتر بدون JIG 0

جزئیات

1, تغییر خودکار ابزار برش 2, تشخیص چاقوی شکسته 3, حالت تولید خودکار

4، عملکرد آماری SPC و سیستم ERP مطابقت

5، انتخاب شده برای جمع آوری گرد و غبار خلاء ضد انفجار و اندازه گیری حجم هوا

روتر PCB ماشین CCD سیستم Inline PCB Depaneling روتر بدون JIG 1

سیستم مسیریابی PCBA کامل بدون Jig برای تعمیر تخته ، پشتیبانی از 20x20 ~ 350x350mm اندازه pcb و دستگاه برداشت می تواند درک کند

سریع جدا کردن و نصب، قابلیت اطمینان بالا و هزینه پایین.

روتر PCB ماشین CCD سیستم Inline PCB Depaneling روتر بدون JIG 2

تخلیه خطی کمربند ESD

راه حل تخلیه 1: PCBA پس از جدا شدن، روی کمربند ESD قرار داده می شود، سپس وارد خط آزمایش / مونتاژ می شود.

راه حل تخلیه 2: با واحد تخلیه دسته ای ARM710-1، کلیمپ به جعبه سینی ARM710 قرار می گیرد.

روتر PCB ماشین CCD سیستم Inline PCB Depaneling روتر بدون JIG 3

Shenzhen Hansome Technology Co.,Ltd ((HSTECH) یک تولید کننده حرفه ای حرفه ای SMT board handlingequipment ((Loader,Unloader,Buffer,Conveyor,etc) است.ما یک شرکت با تکنولوژی بالا با حقوق مالکیت معنوی مستقل هستیماین شرکت عمدتاً در زمینه تحقیق و توسعه، تولید و فروش تجهیزات حمل و نقل صفحه SMT / THT مشغول به کار است.

ما دارای تکنسین های حرفه ای و فروش هستیم، به تکنولوژی پیشرفته تکیه می کنیم و تلاش می کنیم تا کارآمد و قابل اطمینان برای مشتریان خود داشته باشیم.در عین حال تیم مهندسی با تجربه ما همیشه جهت توسعه کارخانه هوشمند را درک می کند، به روز رسانی محصولات و فنی با توجه به تقاضا بازار، دنبال کردن به makeemore اتوماسیون و محصول مقرون به صرفه در همه زمان، ما همچنین انجام OEM basedon نیازهای مختلف از مشتری ما.
