ماشین روتر PCBA با 6000RPM Spindle Routing و Servo Motor برای PCB Depaneling

نام تجاری:	HSTECH
شماره مدل:	RM-560
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر PCBA

نام دیگر:

روتر pcb اتوماتیک

پلت فرم:

دو برابر

اسپیندل مسیریابی:

6000 دور در دقیقه

راهنما:

هیوین

موتوری:

سروو موتور

ولتاژ:

AC380V 50Hz

گارانتی:

1 سال

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

دستگاه روتر PCBA تشخیص CCD,6000RPM Routing Spindle ماشین روتر PCB Depaneling,روتر PCB خودکار با موتور سروو

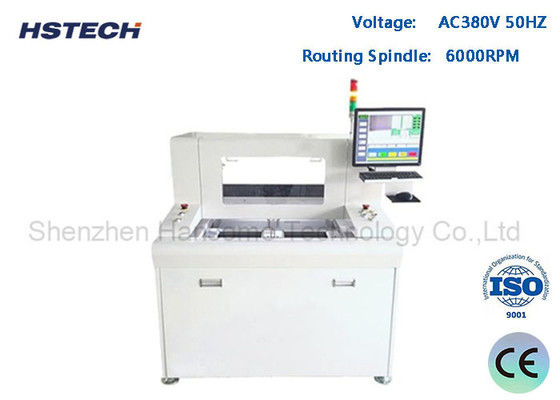

6000RPM Routing Spindle PCB Depaneling Router Machine

Servo Motor Driven Automatic PCB Router

توضیحات محصول

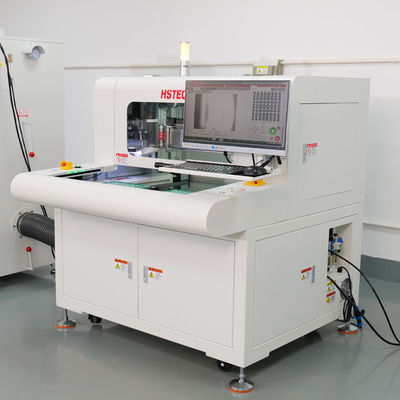

دستگاه مسیریاب PCBA با تشخیص CCD و جمع‌آوری زیرین با موتور سروو

این دستگاه مسیریاب PCB خودکار پیشرفته، دارای فناوری دوک مسیریابی با سرعت بالا با پلتفرم‌های کاری دوگانه و درایو موتور سروو 4 محوره است. دوک بر اساس برنامه‌ریزی از پیش تعیین‌شده حرکت می‌کند تا بردهای متصل شده با سوراخ‌های مهر، بردهای منحنی و سایر بردهای با شکل نامنظم را به‌طور خودکار جدا کند. این دستگاه با سیستم عامل ویندوز و تشخیص CCD برای نظارت بر جداسازی مسیر کار می‌کند و امکان تأیید فرآیند در زمان واقعی را فراهم می‌کند.

ویژگی های کلیدی

دوک مسیریابی با سرعت بالا با سرعت 6000 دور در دقیقه
سیستم عامل ویندوز با قابلیت‌های مکان‌یابی دستی یا وارد کردن فایل
سیستم تشخیص CCD برای نظارت دقیق
سیستم جمع‌آوری گرد و غبار داخلی یکپارچه
مناسب برای جداسازی بردهای FPC، بردهای آلومینیومی، مواد FR4 و موارد دیگر
ایده‌آل برای بردهای متصل شده با سوراخ‌های مهر، بردهای منحنی، جایگزین روش‌های برش V سنتی

مشخصات فنی

مدل	RM-560
ساختار	تک دوک، پلتفرم‌های کاری دوگانه
اندازه دستگاه (میلی‌متر)	100012001550
وزن ناخالص	700 کیلوگرم
اندازه جمع‌کننده گرد و غبار (میلی‌متر)	6256001600
روش جمع‌آوری گرد و غبار	جمع‌آوری زیرین
اندازه پلتفرم کار	300*400 میلی‌متر
نوع درایو پلتفرم	پلتفرم دوار دوگانه، برش‌دهنده دقیق با اینورتر موتور 3 فاز
سیستم درایو	محور X/Y/Z توسط موتور سروو، محور W توسط اینورتر فرکانس موتور سه فاز
دوک مسیریابی	6000 دور در دقیقه
سرعت برش	1-100 میلی‌متر بر ثانیه
دقت برش	±0.05 میلی‌متر
دقت تکرار	±0.02 میلی‌متر
سرعت حرکت محور	800 میلی‌متر بر ثانیه
سیستم محور Z	پیچ درایو، راهنمای دوگانه
کیت مسیریاب	فرز، φ0.8~φ3.0 چرخش چپ، فولاد تنگستن شفت
کنترل عمر ابزار	کنترل برنامه نرم‌افزاری
عملکرد حفاظتی فعال	پرده ایمنی نوری
درب ایمنی	درب دستی
هشدار خطا	بله
روش برنامه	برنامه‌نویسی خودکار، دوربین کنترل‌شده توسط صفحه کلید و ماوس

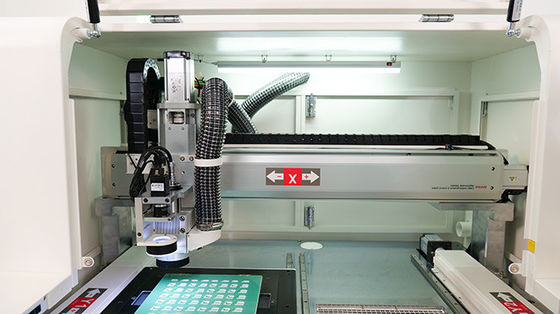

جزئیات دستگاه

دوک مسیریابی با سرعت بالا با سیستم جمع‌آوری گرد و غبار داخلی یکپارچه

سیستم عامل ویندوز 7/10 نسخه انگلیسی برای اشکال‌زدایی و عملکرد ساده
