ماشین روتر PCB برای PCB Inline بدون Jig 100000 RPM Spindle CCD Syste

100000 RPM Spindle CCD System ماشین روتر PCB Inline Depaneling بدون جیگ

مقدمه

این ماشین یک سیستم روتر خطی کاملا خودکار است، با بارگذاری و تخلیه برای خط آزمایش ATE، چرخ سرعت بالا، نیروی فشار کم برای برش PCBA و اطمینان از دقت و شفافیت.

ویژگی ها

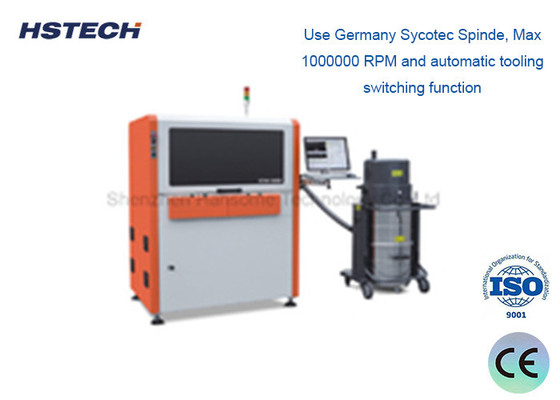

1، استفاده از آلمان Sycotec Spinde، حداکثر 1000000 RPM و تابع تغییر ابزار خودکار.
2برش ESD در پایین PCBA، اثر جذب گرد و غبار را دارد.
3، سیستم CCD عالی با دوربین تصویربرداری، لنز موریتکس و منبع نور سطح اندازه گیری، برای پشتیبانی از کالیبراسیون ماشین، جبران و موقعیت،با ثبات عالی و قابلیت ضد اختلال.
4، راه حل کامل مسیریابی بدون Jig ، پشتیبانی از اندازه PCB 20 * 20 ~ 350 * 350mm ، و دستگاه برداشت می تواند از بین بردن و نصب سریع ، قابلیت اطمینان بالا و هزینه کم را درک کند.
5، رفراتوری ابزار استاندارد با سه نوع ابزار 3.175، هرکدام با 10pcs در داخل. با سیستم فشرده سازی دقیق و سیستم بلند کردن،X1،Y1 و Z1 برای تغییر ابزار
6، راه حل تخلیه1: PCBA پس از برش،در کمربند ESD قرار می گیرد، سپس وارد خط آزمایش یا مونتاژ می شود. راه حل تخلیه 2: با واحد تخلیه دسته، کلیمپ جعبه سینی را قطع می کند.

7، برش فرنیشر توسط چرخ سرعت بالا با مزایای کاهش نیروی برش، دقت بالا، سر و صدا کم و مناسب برای تمام شکل pcba، مانند دور، خط مستقیم، L یا نوع U،مربع و شکل های قوس.
8, Win7/Win10 سیستم نسخه انگلیسی

مشخصات

اندازه ماشین

جزئیات

1, تغییر خودکار ابزار برش 2, تشخیص چاقوی شکسته 3, حالت تولید خودکار

4، عملکرد آماری SPC و سیستم ERP مطابقت

5، انتخاب شده برای جمع آوری گرد و غبار خلاء ضد انفجار و اندازه گیری حجم هوا

سیستم مسیریابی PCBA کامل بدون Jig برای تعمیر تخته ، پشتیبانی از 20x20 ~ 350x350mm اندازه pcb و دستگاه برداشت می تواند درک کند

سریع جدا کردن و نصب، قابلیت اطمینان بالا و هزینه پایین.

تخلیه خطی کمربند ESD

راه حل تخلیه 1: PCBA پس از جدا شدن، روی کمربند ESD قرار داده می شود، سپس وارد خط آزمایش / مونتاژ می شود.

راه حل تخلیه 2: با واحد تخلیه دسته ای ARM710-1، کلیمپ به جعبه سینی ARM710 قرار می گیرد.
