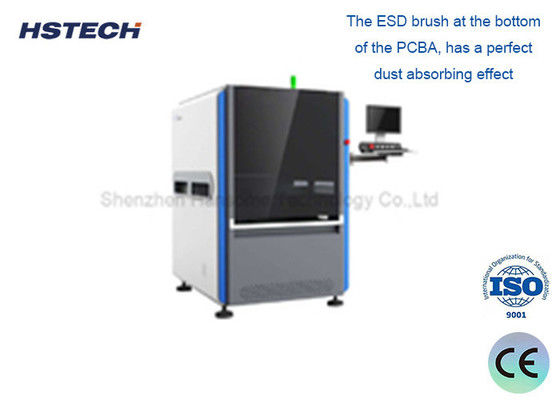

سیستم CCD ماشین روتر PCB در خط برای دقت و تمیز

100000 RPM Spindle CCD System ماشین روتر PCB Inline Depaneling بدون جیگ

مقدمه

این ماشین یک سیستم روتر خطی کاملا خودکار است، با بارگذاری و تخلیه برای خط آزمایش ATE، چرخ سرعت بالا، نیروی فشار کم برای برش PCBA و اطمینان از دقت و شفافیت.

ویژگی ها

1، استفاده از آلمان Sycotec Spinde، حداکثر 1000000 RPM و تابع تغییر ابزار خودکار.
2برش ESD در پایین PCBA، اثر جذب گرد و غبار را دارد.
3، سیستم CCD عالی با دوربین تصویربرداری، لنز موریتکس و منبع نور سطح اندازه گیری، برای پشتیبانی از کالیبراسیون ماشین، جبران و موقعیت،با ثبات عالی و قابلیت ضد اختلال.
4، راه حل کامل مسیریابی بدون Jig ، پشتیبانی از اندازه PCB 20 * 20 ~ 350 * 350mm ، و دستگاه برداشت می تواند از بین بردن و نصب سریع ، قابلیت اطمینان بالا و هزینه کم را درک کند.
5، رفراتوری ابزار استاندارد با سه نوع ابزار 3.175، هرکدام با 10pcs در داخل. با سیستم فشرده سازی دقیق و سیستم بلند کردن،X1،Y1 و Z1 برای تغییر ابزار
6، راه حل تخلیه1: PCBA پس از برش،در کمربند ESD قرار می گیرد، سپس وارد خط آزمایش یا مونتاژ می شود. راه حل تخلیه 2: با واحد تخلیه دسته، کلیمپ جعبه سینی را قطع می کند.

7، برش فرنیشر توسط چرخ سرعت بالا با مزایای کاهش نیروی برش، دقت بالا، سر و صدا کم و مناسب برای تمام شکل pcba، مانند دور، خط مستقیم، L یا نوع U،مربع و شکل های قوس.
8, Win7/Win10 سیستم نسخه انگلیسی

مشخصات

اندازه ماشین

جزئیات

1, تغییر خودکار ابزار برش 2, تشخیص چاقوی شکسته 3, حالت تولید خودکار

4، عملکرد آماری SPC و سیستم ERP مطابقت

5، انتخاب شده برای جمع آوری گرد و غبار خلاء ضد انفجار و اندازه گیری حجم هوا

سیستم مسیریابی PCBA کامل بدون Jig برای تعمیر تخته ، پشتیبانی از 20x20 ~ 350x350mm اندازه pcb و دستگاه برداشت می تواند درک کند

سریع جدا کردن و نصب، قابلیت اطمینان بالا و هزینه پایین.

تخلیه خطی کمربند ESD

راه حل تخلیه 1: PCBA پس از جدا شدن، روی کمربند ESD قرار داده می شود، سپس وارد خط آزمایش / مونتاژ می شود.

راه حل تخلیه 2: با واحد تخلیه دسته ای ARM710-1، کلیمپ به جعبه سینی ARM710 قرار می گیرد.


درباره بسته بندی
