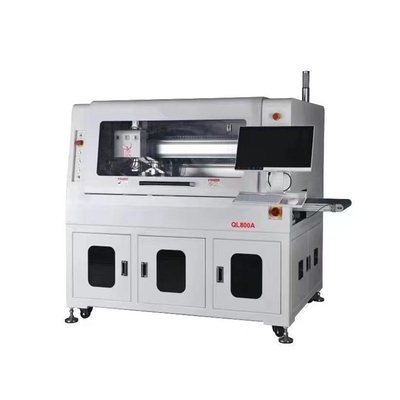

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق

نام تجاری:	HSTECH
شماره مدل:	QL800A
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,RoHS

نام محصول:

دستگاه روتر PCB

سکو:

دو برابر

سیستم عامل:

پنجره ها

تضمین:

1 سال

رنگ:

سفید

ابزار برش:

فرز برش

جمع آوری قراضه:

گردگیر

ولتاژ:

AC380V 50Hz

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

برجسته کردن:

ماشین روتر PCB برش سریع,ماشین روتر PCB برش دقیق,ماشین دو ایستگاهی خودکار برای جدا کردن پنل

Accurate Cutting PCB Router Machine

Double Station Automatic Depaneling Machine

توضیحات محصول

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق

مقدمه

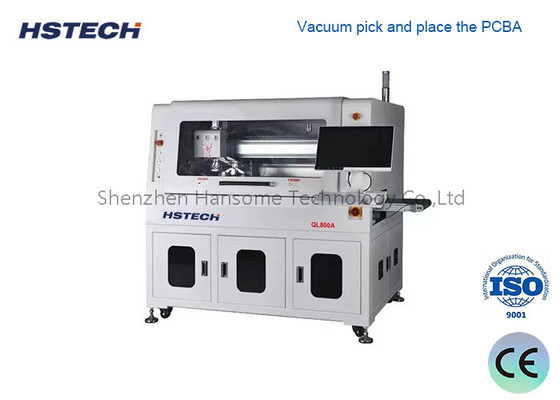

اين ماشين يه ماشين روتينگ اتوماتيك PCBA است،PCBA با گيج براي روتينگ اتوماتيك پايين ثابت شده،و پس از مسیر ماشین استفاده از مکش نوزل به انتخاب و قرار دادن PCBA با jig با هم، برای جدا کردن سوراخ تمبر، PCB منحنی و دیگر PCB های متصل به غیرمستقیم استفاده می شود.

ویژگی
این جدا کننده PCB استفاده می کنند x،y،z موتور سرو و سیستم راننده و پیچ توپ، خطی ریل راهنما، ماشین را به آرامی و دقیق اجرا کنید، دقت حرکت کمتر از 0.01mm، دقت مسیریابی سپس 0.05 میلی متر.
طراحی ایستگاه کار دوگانه روتاری باعث می شود که کار مداوم انجام شود، به طور قابل توجهی کارایی تولید را بهبود بخشد.
دستگاه مجهز به CcD با وضوح بالا است، استفاده از روش برنامه نویسی مستقیم آموزش با کراس کورسر CCD، بسیار آسان برای کار، نرم افزار می تواند نقطه، خط، قوس،دایره و غیره دستور برای برش شکل مختلف از تخته های پانلی ، دارای عملکرد موقعیت گذاری علامت است ، می تواند به طور خودکار تغییر موقعیت PCB را اصلاح کند.سیستم ویندوز و کامل انگلیسی نرم افزار خود توسعه می دهد برنامه نویسی و
کار بسیار آسان مجهز به کیفیت، خنک کننده هوا طول عمر خدمت مسیر چرخ. خلاء خاموش خارجی فراهم می کند یک محیط کار تمیز و کم سر و صدابرش خمیر می تواند به عنوان بخش 2 یا 3 استفاده شود.، فقط پارامتر رو روی نرم افزار تنظیم کنید ، زندگی کارایی برش فرش رو خیلی طولانی کرده
مجهز به هواپیمای ضد استاتیک است که می تواند استاتیک و گرد و غبار را از بین ببرد.

جزئیات فنی

مدل	QL800A
حداکثر اندازه PCB	260x340mm
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت حمل و نقل	از چپ به راست
سرعت حمل	1500mm/s ((حداکثر) تنظیم می شود
حالت بارگیری	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	اتوماتيك
رابط ارتباطی	SMEMA
موقعیت PCB	قرار دادن وسایل
سیستم انتخاب	گرفتن مکش خلاء
چرخ برش/سرعت	60,000 rpm/min، مارک آلمان ((اختیاری 100,000 rpm/min، مارک آلمان)
نوع خنک کننده	نوع خود خنک کننده
تغییر ابزار اتوماتیک	اختیاری
چک چاقو شکستن	آره
سرعت جدا کردن	5-100mm/s
دقت برش	±0.05mm
کیت آسیاب	φ0.8 ~ φ3.0 چرخش سمت راست، ساقه فولاد تولفستم
دقت موقعیت مجدد	±0.1mm
سرعت حرکت هماهنگ	1000mm/s
نوع صفحه بیرون	واحد حمل و نقل کمربند ESD / واحد انتقال پنل دسته
جمع آوری زباله	جمع آوری زباله در کمد
برنامه ریزی روش	Gerber نقشه وارد / برنامه ویرایش از طریق سیستم بصری
تامین هوا	۵ تا ۸ کیلوگرم/ سانتی متر
منبع برق	AC380V، 50/60Hz، 3KW
اندازه ماشین	1500x850x1600 میلی متر
وزن	حدود 800 کیلوگرم

اندازه دستگاه

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق 0

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق 1

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق 2

سیستم تخلیه کامپوزیت، استفاده از کمربند ضد ایستاتیک ESD برای حمل محصول جدا شده در سمت بالا، و ضایعات در سمت پایین حمل می شود، فضای زیادی را با این روش صرفه جویی می کند.

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق 3

دو ایستگاه اتوماتیک ماشین Depaneling PCB روتر ماشین برای برش سریع و دقیق 4
