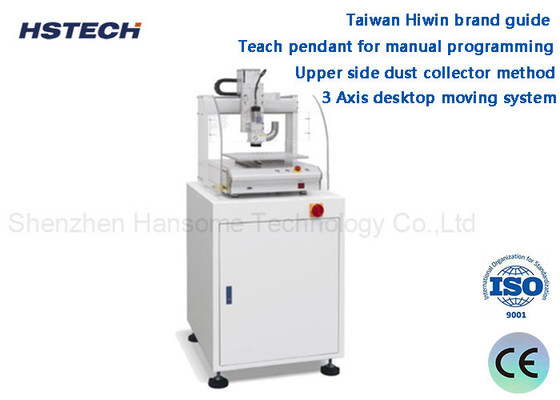

ماشین روتر PCBA با سرعت بالا برای مونتاژ الکترونیک

نام تجاری:	HSTECH
شماره مدل:	HS-RM-F500
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	D/P، T/T، وسترن یونیون،
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر PCBA رومیزی

گارانتی:

1 سال

کنترل کنید:

صفحه نمایش لمسی

برند رله:

اشنایدر

سوئیچ اپتوالکترونیک:

امرون

مواد:

آلیاژ آلومینیوم

سیستم کنترل:

PLC

مصرف برق:

200 وات

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

ماشین روتر PCBA با سرعت بالا برای مونتاژ الکترونیک

وارد کردن ماشین:

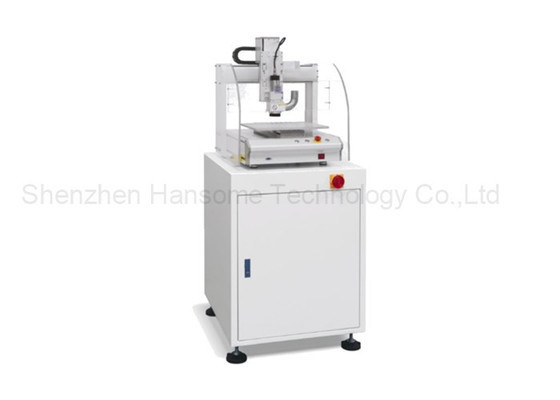

این دستگاه RM-F500 یک دستگاه روتر PCB عمودی است، بدن ماشین شامل دو قسمت است، قسمت پایین ساختار است و قسمت بالا یک سیستم جدا کننده PCB حرکت 3 محور است.سیستم جدا کننده استفاده از جعبه آموزش برای برنامه نویسی دستی، پس بايد هر نقطه ي مشخصه رو دستي تنظیم کنيم، اين يه سيستم روتر PCB مقرون به صرفه

طراحی جمع و جور

کل دستگاه در اندازه کوچک است، اشغال تنها 0.5-1m2
مناسب برای استفاده در یک میز کار یا دسکتاپ
استفاده آسان و انعطاف پذیر در آزمایشگاه یا کارگاه تولید کوچک

پردازش دقیق بالا

استفاده از سیستم CNC با دقت بالا و محرک سرو
قادر به دستیابی به دقت موقعیت گذاری ±0.05mm و دقت موقعیت گذاری تکرار ±0.1mm
تضمین کیفیت پردازش صفحه PCBA پایدار و قابل اعتماد

برش چند وظیفتی

می تواند برش مدار PCB، حفاری، آسیاب و سایر پردازش ها را انجام دهد
پشتیبانی از پردازش تخته PCBA از مواد مختلف، مانند FR4، CEM-3، و غیره
مناسب برای پردازش سریع دسته های کوچک از تخته های PCBA

کنترل هوشمند

استفاده از یک رابط کاربری با صفحه لمسی دوستانه
برنامه ریزی آنلاین پارامترهای پردازش و نظارت در زمان واقعی بر روند پردازش
پشتیبانی از چندین روش دانلود مانند USB و شبکه

طراحی خودکار

بارگذاری و تخلیه خودکار یکپارچه، خنک کننده جریان هوا و سایر توابع
به طور قابل توجهی بهبود بهره وری پردازش و کاهش هزینه های کار
با پوشش گرد و غبار و سایر دستگاه های حفاظت از ایمنی

نگه داشتنش آسونه

قطعات را می توان برای نگهداری روزانه به سرعت جدا کرد
استفاده از قطعات مکانیکی استاندارد، قطعات جایگزین آسان و ارزان است
عمر طولانی، مناسب برای استفاده طولانی مدت توسط شرکت های کوچک و متوسط

ویژگی ها:

3 محور سیستم جابجایی دسکتاپ.
به من یاد بده که برنامه نویسی دستی کنم.
اسپینل مسیر سریع، سرعت 20000 ~ 40000rpm.
راهنمای برند تایوان هیوین، مطمئن شوید که سیستم حرکت دقیق و صاف است.
روش جمع آوری گرد و غبار سمت بالا، مطمئن شوید که پلتفرم تمیز است.
مناسب برای طراحی خط مستقیم، قوس و تخته های متصل به دایره ای است.
اتاق عمل بسته، امنيتي و کم صدا

مشخصات:

مدل	RM-F500
ساختار	تک اسپندل، تک پلتفرم
طول برش کارآمد	270220mm ((xY)
انواع برش	خط مستقيم، قوس، دايره اي
سرعت حرکت	محور X/Y/Z 30025090mm/s
روش جمع آوری گرد	مجموعه بالايي
اسپیندل	20000 تا 40000 دور در دقیقه
اسپندل مسیری	حداکثر 40000 دور در دقیقه
سرعت برش	تنظیم 1-100mm/s
دقت برش	±0.03mm
دقت تکرار	±0.01mm
برنامه نویسی	جعبه آموزش
اتصال خارجی	USB
کیت روتر	برش فرنس،φ0.8~φ3.0 چرخش چپ،فولاد وانتفورمینگ
منبع برق	220V/110V،50/60Hz
ضخامت تخته	0.8 تا 8 میلی متر
اندازه جمع آوری کننده گرد و غبار	۶۰۰۵۰۰۵۰۰ میلی متر
قدرت جمع آوری گرد و غبار	۷۵۰ ولت، ۱ اسب
