ماشین روتر PCBA کوچک با سرعت بالا برای PCB های کوچک با برش انعطاف پذیر

ماشین روتر PCBA کوچک با سرعت بالا برای PCB های کوچک با برش انعطاف پذیر

نام تجاری:	HSTECH
شماره مدل:	AR-7
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	50 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر PCBA آفلاین Mini

مواد:

ورق فلزی

فیکسچر:

مورد نیاز

منبع برق:

AC380V، 50/60HZ

ارتباط:

SMEMA

اندازه میز کار:

50*50~410*460 میلی متر

روش بارگذاری PCBA:

راهنما

گردگیر:

مجموعه پایین

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

50 مجموعه در ماه

توضیحات محصول

ماشین روتر مینی آفلاین با سرعت بالا برای PCB های کوچک با برش انعطاف پذیر

مقدمه

این یک دستگاه مسیریابی است که به طور خاص برای تولید دسته کوچک یا PCBA شخصی استفاده می شود، عمدتا برای برش دقیق و بخش بندی PCB با اجزای نصب شده استفاده می شود.آن را درک دقت بالا و تکرار پردازش از طریق کنترل CNC.

ویژگی ها

1جدا کردن اتوماتیک

2، این یک روتر PCBA کوچک است، مناسب برای PCB های کوچک و راه حل نیاز صرفه جویی در اتاق کارخانه است.

3، لوازم سفارشی

4، سي سي دي و سي سي دي

5برنامه ریزی با جبران و جمع آوری گرد و غبار

6، در دسترس برای PCBA حداکثر 410-510mm اندازه.

7، انعطاف پذیر برای برش دو نوع مختلف محصولات.

8، پلت فرم باز برای تغذیه دستی و تخلیه، همچنین می تواند مجهز به بازوی مکانیکی اختیاری ((روبوت).

مشخصات

مدل	AR-7	ميني آر-7
منبع برق	AC380V، 50/60Hz، 3KW
اندازه کاری	50x50~410x460mm ((حداکثر)	50x50~260x310mm ((حداکثر))
حالت بارگیری	راهنما
اسپندل برش/سرعت	۵۰۰۰ تا ۶۰ هزار دور در دقیقه
ضخامت PCB	0.4 تا 4 میلی متر
سرعت جدا کردن	1-100mm/s
دقت برش	±0.05mm
نوع تثبیت	لوازم
برنامه نویسی	آموزش چشم انداز، برنامه نویسی آنلاین
کیت آسیاب	φ0.8 ~ φ3.0 درجه بندی سمت راست، ساقه فولاد تولفستم
روش جمع آوری گرد	جمع آوری گرد و غبار پایین
جمع آوری کننده گرد و غبار	3-فاز، 380V، 1.2KW
سر و صدا	<75dB
سیستم کنترل	کامپیوترهای صنعتی
برند اسپندل	برند آلمان، Sycotec 4025
موتور سرو	سری A5
کنترل حرکت	صفحه کنترل حرکت 4 محور
پیچ سرب	سرب پیچ آسیاب C5
راهنمای خطی	راهنماي سکوت درجه P
دوربین	دوربین صنعتی 40 وات برند آلمان
اندازه ماشین	700800930 میلی متر	۵۰۰۶۵۰۹۳۰ میلی متر
صفحه نمایش	17 اينچ

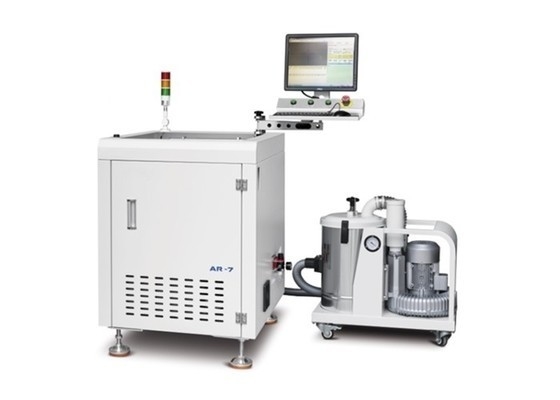

ماشین روتر PCBA کوچک با سرعت بالا برای PCB های کوچک با برش انعطاف پذیر 0

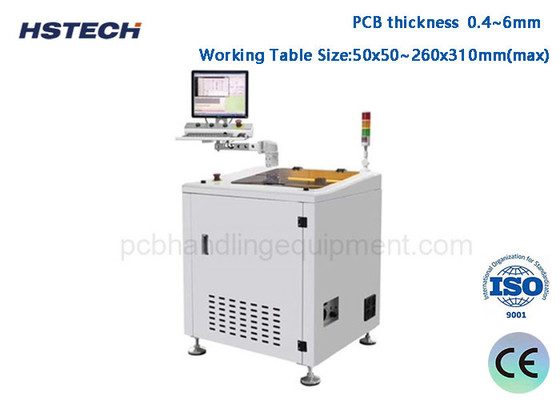

ماشین روتر PCBA کوچک با سرعت بالا برای PCB های کوچک با برش انعطاف پذیر 1

سناریوهای کاربردی معمولی

تولید شخصی یا کوچک الکترونیک DIY، مانند ساخت صفحه مدار PCB خود.
تولید دسته کوچک PCBA، مناسب برای نمونه سازی سریع و تولید آزمایش دسته کوچک.
برش و شکستن PCB در هنگام تعمیر یا اصلاح محصولات الکترونیکی
آزمایشگاه تدریس، اجازه دهید دانش آموزان درک تکنولوژی پردازش PCBA.

بسته بندی و تحویل

ماده	دستگاه روتر PCBA
بسته بندی	1 مجموعه در یک جعبه چوبی به عنوان شرط ایمنی
ابعاد بیرونی	۷۰۰۸۰۰۹۳۰ میلی متر
وزن	حدود 75 تا 100 کيلوگرم
تحویل	حدود 20 روز کاری
پرداخت	D/P، T/T، وسترن یونیون، مانی گرام
بندر	شنژن
حمل	A.به صورت نامه رسان: 4-7 روز کاری با پیشنهاد ویژه
	B.به وسیله هوا: 7 روز کاری در فرودگاه تعیین شده
	ج.از طریق دریا: 20-25 روز کاری در بندر تعیین شده

ماشین روتر PCBA کوچک با سرعت بالا برای PCB های کوچک با برش انعطاف پذیر 2
