جزئیات محصولات

خونه محصولات

به طور یکپارچه با تجهیزات دیگر با ماشین روتر PCB ما ارتباط برقرار کنید

نام تجاری:	HSTECH
شماره مدل:	RM-F550
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	D/P، T/T، Western Union، MoneyGram
توانایی عرضه:	20 مجموعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه روتر PCBA آفلاین

سکو:

دو برابر

پلت فرم کار:

300*350 میلی متر

دقت تکرار:

0.01 ±

دقت برش:

0.03 ±

بعد ماشین:

1200*1050*1440mm (L*W*H)

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

20 مجموعه در ماه

توضیحات محصول

مقدمه

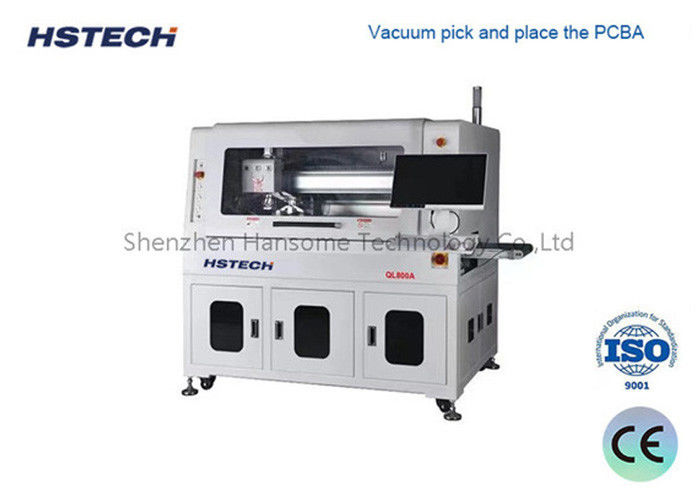

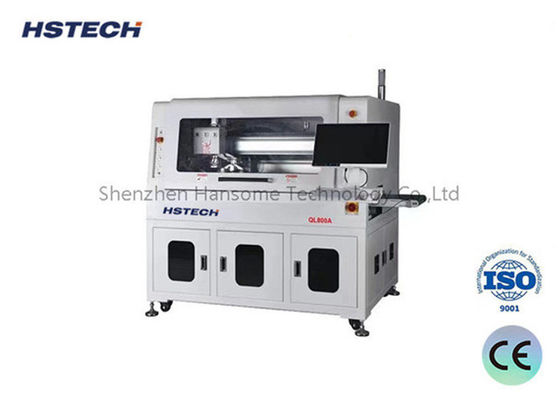

بر اساس دقت و کارایی ساخته شده، این دستگاه مسیریابی خودکار PCBA یک سیستم مبتنی بر جیگ را برای تثبیت PCBA در طول مسیریابی پایین استفاده می کند.یک مکانیسم مکش نوزل پیشرفته PCBA را همراه با جیگ آن به عنوان یک واحد منسجم بالا می برد و موقعیت می دهداین ویژگی پیشگامانه به ماشین اجازه می دهد تا سوراخ های مهر و موم، PCB های منحنی و سایر پیکربندی های PCB نامنظم را در خود جای دهد و در نتیجه جریان کار را بهینه سازی کرده و بهره وری را افزایش دهد.

ویژگی ها

يک سيستم بر پايه خلاء، مديريت دقيق PCBA را تضمین مي کند.
برش پایین به دقت برای پاسخگویی به نیازهای خاص PCBA طراحی شده است.
برش دو پلاتفرم به طور قابل توجهی بهره وری را افزایش می دهد.
تشخیص چاقو شکسته زمان توقف عملیاتی را به حداقل می رساند.
اين ماشين با خطوط توليد اتوماتيك به طور كامل ادغام مي شود.
عملکرد آمار SPC با سیستم های ERP برای تصمیم گیری آگاهانه و مبتنی بر داده ها ادغام می شود.
ویژگی های اختیاری شامل تغییر ابزار خودکار، خلاء ضد انفجار و نظارت بر حجم هوا است.

جزئیات فنی

مدل	QL800A
حداکثر اندازه PCB	260x340mm
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت حمل و نقل	از چپ به راست
سرعت حمل	1500mm/s ((حداکثر) تنظیم می شود
حالت بارگیری	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	اتوماتيك
رابط ارتباطی	SMEMA
موقعیت PCB	قرار دادن وسایل
سیستم انتخاب	گرفتن مکش خلاء
چرخ برش/سرعت	60,000 rpm/min، مارک آلمان ((اختیاری 100,000 rpm/min، مارک آلمان)
نوع خنک کننده	نوع خود خنک کننده
تغییر ابزار اتوماتیک	اختیاری
چک چاقو شکستن	آره
سرعت جدا کردن	5-100mm/s
دقت برش	±0.05mm
کیت آسیاب	φ0.8 ~ φ3.0 چرخش سمت راست، ساقه فولاد تولفستم
دقت موقعیت مجدد	±0.1mm
سرعت حرکت هماهنگ	1000mm/s
نوع صفحه بیرون	واحد حمل و نقل کمربند ESD / واحد انتقال پنل دسته
جمع آوری زباله	جمع آوری زباله در کمد
برنامه ریزی روش	Gerber نقشه وارد / برنامه ویرایش از طریق سیستم بصری
تامین هوا	۵ تا ۸ کیلوگرم/ سانتی متر
منبع برق	AC380V، 50/60Hz، 3KW
اندازه ماشین	1500x850x1600 میلی متر
وزن	حدود 800 کیلوگرم

اندازه ماشین

HSTECH

اندازه پایین مسیر و گردآورنده گرد و غبار

HSTECH

یک سیستم CCD استثنایی، مجهز به یک دوربین تصویربرداری، لنز موریتکس و یک منبع نور در سطح اندازه گیری، برای پشتیبانی از کالیبراسیون، جبران و موقعیت مکانی ماشین طراحی شده است.اين سيستم استقرار قابل ملاحظه اي و امكانات قوي ضد اختلال را داراست.

HSTECH

چک مکش خلاء همه توان برای جمع آوری، قرار دادن ، تخلیه و تولید.

HSTECH

سیستم تخلیه کامپوزیت، استفاده از کمربند ضد ایستاتیک ESD برای حمل محصول جدا شده در سمت بالا، و ضایعات در سمت پایین حمل می شود، فضای زیادی را با این روش صرفه جویی می کند.

HSTECH
