تولید خود را با ماشین پی سی بی روتر ما با مکانیسم مکش نوزل پیشرفته افزایش دهید

نام تجاری:	HSTECH
شماره مدل:	RM-F550
مقدار تولیدی:	1 set
قیمت:	negotiable
شرایط پرداخت:	D/P, T/T, Western Union, MoneyGram
توانایی عرضه:	20 sets per month

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

Product name:

Offline PCBA Router machine

Platform:

Double

Working platform:

300*350mm

Repeat accuracy:

±0.01

Cutting accuracy:

±0.03

Machine dimension:

1200*1050*1440mm(L*W*H)

Packaging Details:

Wooden package

Supply Ability:

20 sets per month

برجسته کردن:

دستگاه روتر جداسازی PCB,دستگاه روتر PCB پیشرفته با سوسک نوزل,ماشین آلات تولیدی الکترونیک

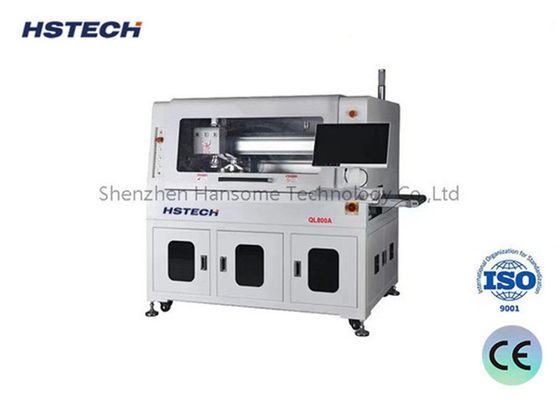

Advanced Nozzle Suction PCB Router Machine

electronics manufacturing machines

توضیحات محصول

مقدمه

با دقت و کارایی در ذهن ساخته شده، این ماشین مسیریابی خودکار PCBA در خط یک سیستم مبتنی بر جیگ را برای تثبیت PCBA در طول فرآیند مسیریابی پایین استفاده می کند.یک مکانیسم مکش نوزل پیشرفته PCBA را بالا می برد و به طور دقیق موقعیت می دهداین قابلیت نوآورانه ماشین را قادر می سازد تا سوراخ های مهر و موم، PCB های منحنی و سایر پیکربندی های PCB غیر استاندارد را اداره کند.در نهایت بهینه سازی گردش کار و افزایش بهره وری.

ویژگی ها

یک سیستم مبتنی بر خلاء، کنترل دقیق PCBA را تضمین می کند.
برش پایین به طور دقیق برای متناسب با الزامات منحصر به فرد PCBA سفارشی شده است.
برش دو پلاتفرم به طور قابل توجهی بهره وری را افزایش می دهد.
تشخیص چاقوی شکسته کمک می کند تا زمان توقف در طول عملیات به حداقل برسد.
اين ماشين با خطوط توليد اتوماتيك به طور كامل ادغام ميشه.
عملکرد آمارهای SPC با سیستم های ERP برای تصمیم گیری مبتنی بر داده و آگاهانه ادغام می شود.
ویژگی های اختیاری شامل تغییر ابزار خودکار، خلاء ضد انفجار و قابلیت های نظارت بر حجم هوا است.

جزئیات فنی

مدل	QL800A
حداکثر اندازه PCB	260x340mm
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت حمل و نقل	از چپ به راست
سرعت حمل	1500mm/s ((حداکثر) تنظیم می شود
حالت بارگیری	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	اتوماتيك
رابط ارتباطی	SMEMA
موقعیت PCB	قرار دادن وسایل
سیستم انتخاب	گرفتن مکش خلاء
چرخ برش/سرعت	60,000 rpm/min، مارک آلمان ((اختیاری 100,000 rpm/min، مارک آلمان)
نوع خنک کننده	نوع خود خنک کننده
تغییر ابزار اتوماتیک	اختیاری
چک چاقو شکستن	آره
سرعت جدا کردن	5-100mm/s
دقت برش	±0.05mm
کیت آسیاب	φ0.8 ~ φ3.0 چرخش سمت راست، ساقه فولاد تولفستم
دقت موقعیت مجدد	±0.1mm
سرعت حرکت هماهنگ	1000mm/s
نوع صفحه بیرون	واحد حمل و نقل کمربند ESD / واحد انتقال پنل دسته
جمع آوری زباله	جمع آوری زباله در کمد
برنامه ریزی روش	Gerber نقشه وارد / برنامه ویرایش از طریق سیستم بصری
تامین هوا	۵ تا ۸ کیلوگرم/ سانتی متر
منبع برق	AC380V، 50/60Hz، 3KW
اندازه ماشین	1500x850x1600 میلی متر
وزن	حدود 800 کیلوگرم

اندازه ماشین

تولید خود را با ماشین پی سی بی روتر ما با مکانیسم مکش نوزل پیشرفته افزایش دهید 0

اندازه پایین مسیر و گردآورنده گرد و غبار

تولید خود را با ماشین پی سی بی روتر ما با مکانیسم مکش نوزل پیشرفته افزایش دهید 1

یک سیستم CCD برجسته، که شامل یک دوربین تصویربرداری، یک لنز موریتکس و یک منبع نور با دقت بالا برای اندازه گیری است، برای تسهیل کالیبراسیون ماشین، جبران،و موقعیت دقیقاین سیستم ثبات استثنایی و مقاومت قوی در برابر اختلالات خارجی را نشان می دهد.

تولید خود را با ماشین پی سی بی روتر ما با مکانیسم مکش نوزل پیشرفته افزایش دهید 2

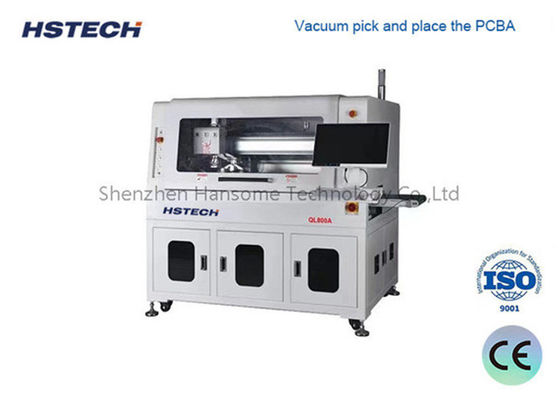

چک مکش خلاء همه توان برای جمع آوری، قرار دادن ، تخلیه و تولید.

تولید خود را با ماشین پی سی بی روتر ما با مکانیسم مکش نوزل پیشرفته افزایش دهید 3

یک سیستم تخلیه کامپوزیت از یک کمربند ضد ایستاتیک ESD برای حمل محصول جدا شده در سمت بالا استفاده می کند، در حالی که به طور همزمان زباله ها را در سمت پایین حمل می کند.در نتیجه فضای قابل توجهی را حفظ می کند..

تولید خود را با ماشین پی سی بی روتر ما با مکانیسم مکش نوزل پیشرفته افزایش دهید 4
