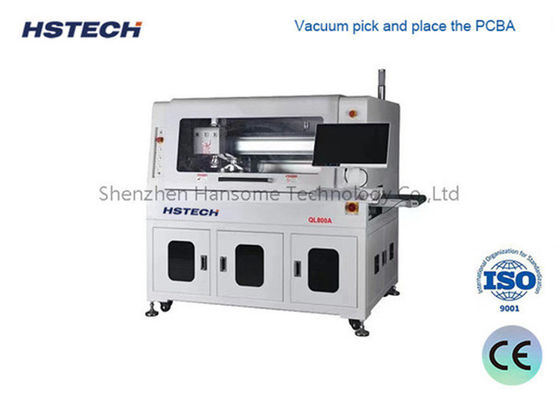

ماشین روتر PCB خودکار با دقت بالا برای خط SMT با 60،000RPM PCB Depaneling

ماشین روتر PCB خودکار با دقت بالا برای خط SMT با 60،000RPM PCB Depaneling

نام تجاری:	HSTECH
شماره مدل:	RT800LA / RT800L
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

ابعاد:

قابل تنظیم بر اساس اندازه PCB

دقت برش:

± 0.05 میلی متر

RT800LA / RT800L

بدنه ماشین:

فولاد ضد زنگ

میز ماشینکاری:

میز دو نفره

درایو موتور:

پاناسونیک

سرعت اسپیندل:

حداکثر: 60000 دور در دقیقه

گارانتی:

12 ماه گارانتی سازنده

جزئیات بسته بندی:

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

60,روتر PCB 000RPM,±0.05MM دقت ماشین PCB Depaneling

000RPM PCB Router

±0.05MM Accuracy PCB Depaneling Machine

توضیحات محصول

روتر PCB با دقت بالا برای خط SMT.

روتر PCB Depaneling برای خط تولید SMT

حرفه ای PCB روتر ماشین طراحی شده برای PCB دقیق بالا بعد از مونتاژ SMT. مناسب برای PCB سخت، PCB آلومینیوم، FR4، و طرح پیچیده برش باخط مستقیم، قوس، نقطه و V-CUTپردازش.

برایکارخانه های EMS، تولید کنندگان PCB و خطوط تولید SMTکه نیاز به دقت، ثبات و اتوماسیون دارند.

مزیت های اصلی

دقيقي بالا دمنلنگ با 60،000 سرعت spindle RPM
عملکرد خودکار برای یکپارچه سازی خط تولید SMT
قابلیت های پردازش متنوع برای مواد مختلف PCB
الگوهای برش متعدد از جمله خط مستقیم، قوس، نقطه و V-CUT
ثبات و دقت بیشتر برای محیط های تولیدی سخت

کاربردهای معمول

تولید خط تولید SMT PCB
برش پی سی بی پیچیده
صفحه های الکترونیکی با تراکم بالا
لوازم الکترونیکی خودرو، لوازم الکترونیکی مصرفی، لوح های کنترل صنعتی

مشخصات فنی دستگاه PCB Router

پارامترهای فنی ماشین

ماده	مشخصات
نوع ماشین	RT800LA / RT800L
اندازه برش موثر	۳۰۰*۳۵۰ میلی متر
ضخامت برش PCB	0.3 ️ 3.0 میلی متر
عملکرد برش	خط راست، نقطه، قوس، V-CUT
میز ماشینکاری	میز دو نفره
دقت برش	±0.05 میلی متر
دقت موقعیت مجدد	±0.01 میلی متر
مسیر ورود	سمت چپ داخل و سمت راست بیرون
روش ورود و خروج	مکش خلاء
تنظیم عرض ریل	تنظیم اتوماتیک مسیر
حداکثر سرعت حرکت	X/Y/Y2: 1000 mm/s، Z: 800 mm/s
سرعت برش	5 100 mm/s (اختیاری)
سرعت اسپندل	حداکثر 60،000 دور در دقیقه
اندازه مناسب دستگاه فرش	0.8 3.0 میلی متر
حالت تغییر ابزار	تغییر ابزار اتوماتیک
نظارت بر ابزار	غوطه ور شدن ابزار، تشخیص شکستن، اصلاح خودکار ارتفاع
حالت کنترل	سیستم کنترل چند محوری دقیق PC
کنترل میزبان	کامپیوتر مرکزی صنعتی
حالت راننده موتور	درایو سرو پاناسونیک
راهنمای پیچ سرب	تایوان TBI / شانگین
برند اصلی اسپندل	NSK / اسپندل آلمانی (اختیاری)

جمع آوری برق و گرد و غبار

ماده	مشخصات
منبع برق میزبان	AC 220V 50/60Hz، تک فاز
قدرت جمع آوری گرد و غبار	3HP (2.2kW)
منبع برق گردآورنده گرد و غبار	AC 380V، سه فاز
حالت جمع آوری گرد و غبار	جمع آوری گرد و غبار پایین / جمع آوری گرد و غبار بالا (اختیاری)
اندازه جمع آوری کننده گرد و غبار (LWH)	۶۶۵ * ۶۳۵ * ۱۶۱۰ میلی متر / ۷۱۸ * ۷۶۴ * ۱۷۰۸ میلی متر
وزن جمع آوری کننده گرد و غبار	۱۵۵ کیلوگرم

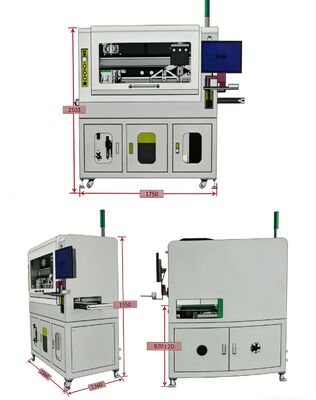

ابعاد ماشین

ماده	مشخصات
اندازه میزبان برش (LWH)	1750 * 1340 * 1587 میلی متر
اندازه تیغه نرد	80 * 0.3 * 22 میلی متر
قدرت موتور تیغه تراش	0.4 کیلو وات

چرا این دستگاه روتر PCB را انتخاب می کنید؟

دقت بالا و تکرار
عملکرد طولانی مدت پایدار برای تولید انبوه
اتوماسیون کامل هزینه نیروی کار را کاهش می دهد
سازگار با خطوط SMT و رابط SMEMA
قطعات صنعتی با نگهداری کم
