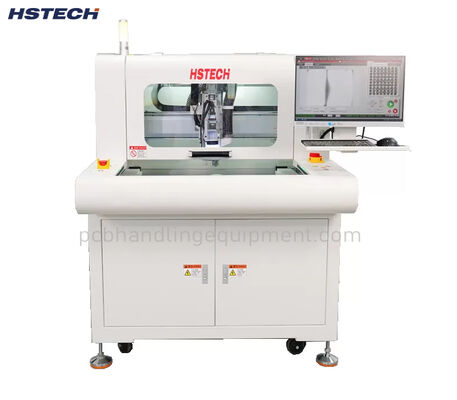

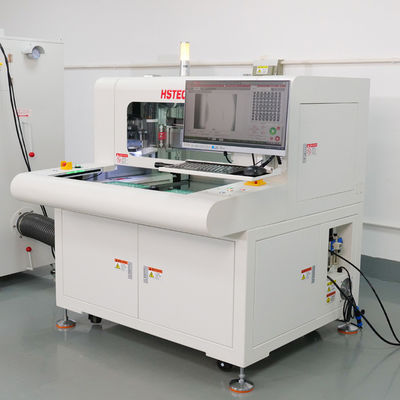

ماشین برش PCB دو چرخ اتوماتیک با سرعت بالا برای برش PCBA با چگالی بالا

ماشین برش PCB دو چرخ اتوماتیک با سرعت بالا برای برش PCBA با چگالی بالا

نام تجاری:	HSTECH
شماره مدل:	RT350/RT360/RT360A
مقدار تولیدی:	1 عدد
قیمت:	negotiable
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

دستگاه روتر PCBA

ابزار برش:

برش

پلت فرم:

دوبل

جمع آوری قراضه:

گردگیر

ولتاژ:

AC220V 50Hz

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

دستگاه برش صفحه PCB با سرعت بالا

ماشین برش دو چرخ PCBA

روتر PCB با چگالی بالا

توضیحات محصول

ماشین دو چرخ اتوماتیک PCB با سرعت بالا

طراحی شده برای برش PCBA با تراکم بالا با دقت، کارایی و قابلیت اطمینان برای برنامه های مونتاژ SMT.

خلاصه ی محصول

دستگاه PCB Router Depaneling یک راه حل کنترل شده الکتریکی با عملکرد بالا است که برای صنعت تولید الکترونیک طراحی شده است.آن را به طور موثر جدا کردن چند تا PCBA تخته به واحدهای جداگانه با دقت استثنایی، از بین بردن استرس مکانیکی و خطرات کیفیت مرتبط با روش های سنتی دستی یا V-cut.

با داشتن یک فنل با سرعت بالا (تا 60،000 RPM) و کنترل حرکت پیشرفته سرو، این ماشین برای تولید صفحه های PCBA کوچک و متوسط از جملهطرح های پیچیدهمدل های انتخابی با سیستم عامل های کار دوگانه از تولید مستمر پشتیبانی می کنند، زمان توقف را به حداقل می رسانند و حداکثر بهره را در خطوط مونتاژ SMT افزایش می دهند.

اصل اصلی کار

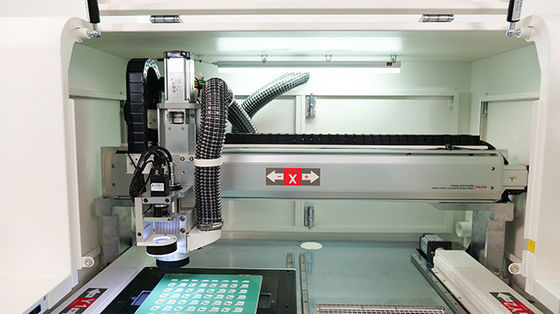

بر خلاف تکنیک های پیش نمایش سنتی، دستگاه پیش نمایش PCB Router از یک ماشین برش فولادی ولتفستم چرخش با سرعت بالا برای برش مسیرهای از پیش برنامه ریزی شده در PCB استفاده می کند.این فرآیند پیشرفته مزایای قابل توجهی را به همراه دارد:

هیچ گونه فشاری مکانیکی ندارد:برش فرنیری مواد را تمیز جدا می کند، جلوگیری از خم شدن، ترکیدن یا آسیب بخشی
برش با دقت بالا:سیستم سرو محرک مسیرهای قطع مداوم را در تخته های پیچیده و با تراکم بالا تضمین می کند
لبه های تمیز و بدون حفر:اسپندل با سرعت بالا و گردآورنده مخصوص گرد و غبار از بین بردن زباله ها و کاهش تشکیل بور
مسیرهای قابل برنامه ریزی:پشتیبانی از طرح های طراحی سفارشی از جمله اشکال نامنظم و طرح های چندگانه

ویژگی های کلیدی و مزایای آن

ویژگی	جزئیات	مزایا
کنترل الکتریکی، بدون نیاز به منبع هوا	با برق خالص کار می کند، لوله های هوا فشرده را از بین می برد	نصب را ساده می کند، هزینه های زیرساخت را کاهش می دهد، از زمان توقف تامین هوا اجتناب می کند
ثبات بالا و نگهداری آسان	طراحی مکانیکی قوی با قطعات دقیق و ساختار باز	به حداقل رساندن خرابی ها، کاهش زمان نگهداری، افزایش عمر

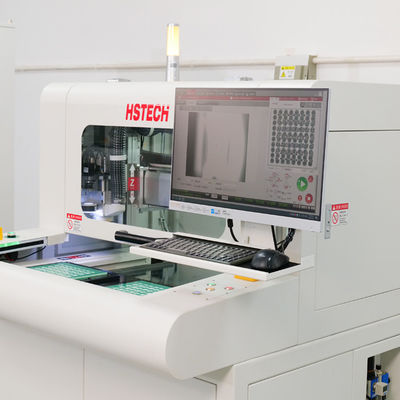

کار ساده و زمان تغییر کوتاه	نرم افزار کاربر پسند با کنترل صفحه کلید / ماوس و برنامه نویسی بصری	آموزش اپراتور را کاهش می دهد، امکان تغییر سریع شغل را فراهم می کند، حداکثر زمان کار را افزایش می دهد
پلتفرم های کار دوگانه (مدل های انتخاب شده)	پلتفرم های دوگانه چرخش کار امکان بارگیری / تخلیه در طول برش را فراهم می کند	بهره وری تولید را دو برابر می کند، زمان بیکار بین دسته ها را از بین می برد
اسپندل با سرعت بالا (تا 60،000 دور در دقیقه)	5000 ~ 60000 RPM اسپندل خنک کننده اتوماتیک با برش کننده های فولاد ولفستم	ارائه برش های تمیز و سریع بر روی مواد مختلف PCB برای تمام حجم تولید
سیستم جمع آوری گرد و غبار پایین	جمع آوری کننده گرد و غبار با ظرفیت بزرگ با طراحی جمع آوری پایین	جمع آوری زباله های آسیاب، تمیز کردن کارگاه، جلوگیری از آلودگی قطعات

مشخصات محصول

ماده	NT1مصاحب	RT360 / RT360A
مدل	NT1مصاحب	RT360 / RT360A
ساختار	یک اسپندل، دو سیستم عامل کار	دو اسپندل، دو پلتفرم کار
اندازه ماشین (ملی متر)	100012001550	120014001550
وزن ناخالص	۷۰۰ کیلوگرم	۹۰۰ کیلوگرم
اندازه جمع آوری کننده گرد و غبار (ملی متر)	6256001600	6256001600
روش جمع آوری گرد	جمع آوری پایین	جمع آوری پایین
اندازه پلتفرم کار	۳۰۰*۴۰۰ میلی متر	۴۱۰*۵۱۰ میلی متر
نوع راننده پلتفرم	پلت فرم دوگانه چرخش، برش دقیق با موتور 3 فاز	پلت فرم دوگانه چرخش، برش دقیق با موتور 3 فاز
سیستم راننده	محور X/Y/Z که توسط سرو موتور رانده می شود؛ محور W که توسط موتور سه فاز رانده می شود	محور X/Y/Z که توسط سرو موتور رانده می شود؛ محور W که توسط موتور سه فاز رانده می شود
اسپندل مسیری	5000 تا 50000 دور در دقیقه، خنک کننده خودکار	5000 ~ 60000 RPM، خنک کننده خودکار
سرعت برش	1 ‰ 100mm/s	1 ‰ 100mm/s
دقت برش	±0.05mm	±0.05mm
دقت تکرار	±0.02mm	±0.02mm
سرعت حرکت محور	800mm/s	800mm/s
سیستم محور Z	دوچرخه دار، دو راهنما	دوچرخه دار، دو راهنما
کیت روتر	برش فرنس، φ0.8 ~ φ3.0 چرخش چپ، ساقه فولاد وولفستم	برش فرنس، φ0.8 ~ φ3.0 چرخش چپ، ساقه فولاد وولفستم
کنترل عمر ابزار	کنترل برنامه نرم افزاری	کنترل برنامه نرم افزاری
عملکرد محافظ فعال	پرده نور ایمنی	پرده نور ایمنی
درهای امنیتی	در دستي	در دستي
هشدار خطا	آره	آره
روش برنامه	برنامه ریزی خودکار، دوربین کنترل شده توسط صفحه کلید و ماوس	برنامه ریزی خودکار، دوربین کنترل شده توسط صفحه کلید و ماوس

کاربردها و صنایع مناسب

این دستگاه PCB Router به طور گسترده ای در صنایع تولیدی الکترونیک مورد استفاده قرار می گیرد که نیاز به دقیق و بدون استرس دارد:

لوازم الکترونیکی مصرفی:تلفن های هوشمند، پوشیدنی ها و لوازم خانگی با صفحه های کوچک تا متوسط PCBA
لوازم الکترونیکی خودرو:ECU ها، سنسورها و ماژول های کنترل که نیاز به قابلیت اطمینان بالایی دارند
دستگاه های پزشکی:تجهیزات پزشکی PCB که در آن یکپارچگی قطعات حیاتی است
ارتباطات:دستگاه های شبکه و روترها با اجزای فشرده و ظریف
کنترل صنعتی:PLC ها، محرک ها و سیستم های اتوماسیون صنعتی
