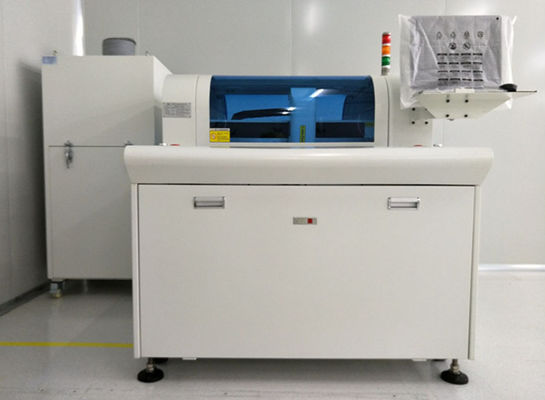

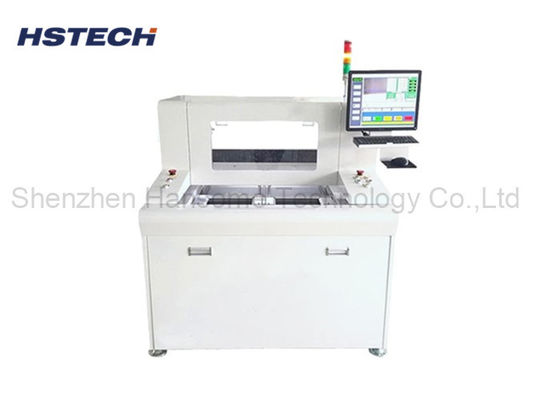

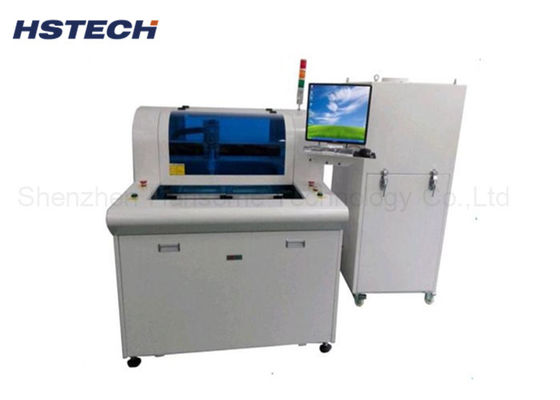

دستگاه روتر PCBA دو پلتفرم 4 محوره دستگاه جداکننده خودکار PCB با تشخیص CCD

دستگاه روتر PCBA دو پلتفرم 4 محوره دستگاه جداکننده خودکار PCB با تشخیص CCD

نام تجاری:	HSTECH
شماره مدل:	RM-560
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

دستگاه روتر PCBA

نام دیگر:

روتر pcb اتوماتیک

ولتاژ:

AC380V 50Hz

اسپیندل مسیریابی:

6000 دور در دقیقه

وزن ناخالص:

700 کیلوگرم

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

دستگاه روتر 4 محوره PCBA با تشخیص CCD

دستگاه جداکننده PCB خودکار با CCD

روتر جداکننده PCB دو پلت فرم

توضیحات محصول

دستگاه روتر PCBA 4 محور با سیستم عامل دوگانه

ماشین خودکار PCB Depaneling با CCD Detection برای جداسازی دقیق مجموعه های PCBA پس از پردازش SMT.

خلاصه ی محصول

این روتر دو پلیتفورم خودکار PCB جداسازی دستگاه جداسازی دقیق است که به طور خاص برای SMT برش PCBA پس از فرآیند طراحی شده است. با راهنمایی های خطی دقیق HIWIN،یک سیستم راننده 4 محوری کامل سرو، و یک اسپینل راه اندازی با سرعت بالا 6000RPM پایدار، ماشین به طور کامل به طور خودکار در پی مسیرهای برش از پیش برنامه ریزی شده کار می کند.

به طور موثر نیاز به جداسازی برای PCB های متصل به سوراخ استامپ، تخته های مدار منحنی و مجموعه های مختلف شکل نامنظم را مدیریت می کند،جایگزین کردن جدا کننده های قدیمی سنتی V-Cut برای ارائه تمیز کننده، نتایج بدون استرس است.

با استفاده از سیستم عامل ویندوز با تشخیص موقعیت دید CCD داخلی، اپراتورها می توانند کل روند برش را در زمان واقعی نظارت کنند.تضمین دقت ماشینکاری پایدار و کیفیت مداوم PCB نهایی برای تولید انبوه الکترونیک.

اصل کار

وارد کردن فایل و تنظیمات برنامه:اپراتورها فایل های PCB Gerber را وارد می کنند یا به صورت دستی مسیرهای برش را بر روی سیستم کنترل لمسی ویندوز نشان می دهند تا برنامه های مسیریابی مستقل برای هر مدل صفحه تولید کنند.
کالیبراسیون موقعیت گیری بصری CCD:دوربین CCD ساخته شده به طور خودکار نشانه های اعتماد به نفس PCB را شناسایی می کند تا مسیرهای برش را کالیبراسیون کند و خطاهای موقعیت مکانی دستی را از بین ببرد.
راه اندازی دقیق با سرو:سیستم سرو موتور 4 محور، چرخش 6000RPM سرعت بالا را برای حرکت در امتداد مسیرهای پیش تعیین شده هدایت می کند.بیت مسیریابی تیز از طریق صفحات اتصال PCB به آرامی بدون کشش یا ترک قطعات PCBA قطع می شود.
جمع آوری گرد و غبار و خروجی کارت نهایی:یک جمع آوری کننده گرد و غبار داخلی یکپارچه تمام زباله های برش و گرد و غبار رزین را در طول کار جذب می کند تا منطقه کار را تمیز نگه دارد.

ویژگی های کلیدی

6000 دور در دقیقه اسپندل مسیریابی با سرعت بالا برای برش صاف با ارتعاش کم و بدون آسیب به قطعات
طراحی میز کار دوگانه مستقل برای بارگذاری و تخلیه متناوب برای به حداکثر رساندن کارایی تولید
انتقال خطی کامل HIWIN برای حرکت فوق العاده صاف، عمر طولانی و دقت قطع پایدار
4- محور سرو موتور تمام محرک با کنترل دقیق موقعیت و تکرار خطا موقعیت کمتر از 0.02mm
سیستم عامل هوشمند ویندوز که از واردات مستقیم فایل Gerber و موقعیت گذاری دستی نقطه به نقطه پشتیبانی می کند
سیستم تشخیص بصری CCD داخلی برای نظارت در زمان واقعی مسیر و تصحیح خودکار تغییر مسیر
جمع آوری کننده گرد و غبار قدرتمند یکپارچه برای جمع آوری پودر PCB و قطعات برش، حفاظت از محیط پیچ و کارگاه
سازگاری گسترده ای از مواد از جمله PCB سخت FR4 ، بستر آلومینیومی ، صفحه مدار انعطاف پذیر FPC و صفحه های کامپوزیت
جایگزین ایده آل برای جدا کننده های سنتی V-Cut، استفاده از پنل های متصل به سوراخ های مهر و تخت های منحنی خاص
سر و صدا کم در هنگام کار، طراحی بدنه فشرده، نگهداری آسان و آموزش ساده کارفرما

مشخصات فنی

مدل	RM-560
ساختار	دستگاه های کار دوگانه با یک اسپندل
اندازه ماشین (ملی متر)	100012001550
وزن ناخالص	۷۰۰ کیلوگرم
اندازه جمع آوری کننده گرد و غبار (ملی متر)	6256001600
روش جمع آوری گرد	جمع آوری پایین
اندازه پلتفرم کار	۳۰۰*۴۰۰ میلی متر
نوع راننده پلتفرم	پلت فرم دوگانه چرخش، برش دقیق با موتور 3 فاز
سیستم راننده	محور X/Y/Z توسط سرو موتور و محور W توسط اینورتر فرکانس موتور سه فاز
اسپندل مسیری	۶۰۰۰ چرخش در دقیقه
سرعت برش	1-100mm/s
دقت برش	±0.05mm
دقت تکرار	±0.02mm
سرعت حرکت محور	800mm/s
سیستم محور Z	دوچرخه دار، دو راهنما
کیت روتر	برش فرنس، φ0.8 ~ φ3.0 چرخش چپ، شیک فولاد وولفستم
کنترل عمر ابزار	کنترل برنامه نرم افزاری
عملکرد محافظ فعال	پرده نور ایمنی
درهای امنیتی	در دستي
هشدار خطا	آره
روش برنامه	برنامه ریزی خودکار، دوربین کنترل شده توسط صفحه کلید و ماوس

مواد PCB سازگار

صفحه مدار سخت FR4، PCB پایه آلومینیومی، صفحه انعطاف پذیر FPC، صفحه کامپوزیت CEM-1، PCB چند لایه نازک

کاربردهای اصلی جدا کردن پنل

پنل های PCB متصل به سوراخ مهر
صفحه های مدار منحنی منحنی نامنظم
اجزای نازک نازک با اجزای حساس SMT
نمونه اولیه PCBA دسته کوچک و خطوط تولید انبوه حجم بزرگ
