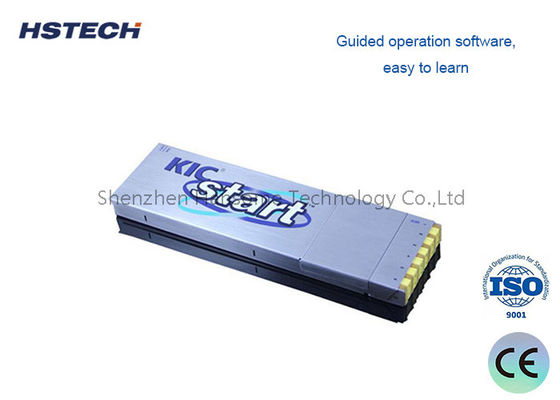

TCK Series Touch Screen USB RF Thermal Profiler برای آزمایش کوره بازپرداخت PCB SMT

TCK سری صفحه لمسی USB RF پروفایلگر حرارتی بی سیم SMT پروفایلگر دمای کوره بازگشت برای مجمع الکترونیکی پروفایل PCB تست موج ثبت دمای جوش

معرفی محصول

در تولید الکترونیک مدرن و فرآیندهای سخت سازی صنعتی، حفظ پروفایل های حرارتی دقیق برای اطمینان از قابلیت اطمینان محصول و یکپارچگی مفصل جوش بسیار مهم است.پروفیلر حرارتی سری TCK یک، راه حل آزمایش دمای با دقت بالا طراحی شده برای هر دو فرآیند جوش مجدد و موج. قادر به آزمایش مداوم تا 20 مجموعه از منحنی های دمایی،این پروفیلر ترکیبی از سخت افزار قوی با نرم افزار تجزیه و تحلیل هوشمند برای ارائه ارزیابی دقیق پنجره فرآیند و بهینه سازی منحنیبرای محیط های سخت کارخانه طراحی شده، سری TCK ابزار نهایی شما برای دستیابی به مدیریت حرارتی بی نقص است.

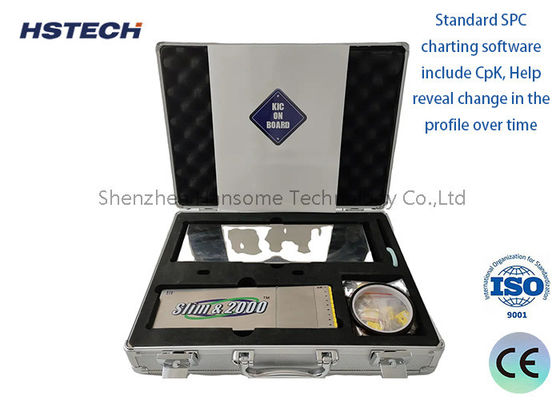

ترکیب استاندارد

1. پروفیلر حرارتی
2. جعبه عایق
3. خط آزمایش دمای
4. خط دانلود اطلاعات
5. شارژر
6. نوار چسب با دمای بالا
7. سی دی نرم افزار
8. ️+ ️ پیچکنده
9. پنچی
10. دستکش های عایق
11. سیم جوش
12. قیچی
13. جعبه ابزار
14. راهنمای کاربری
15. گواهی پذیرش
16. فرستنده RF (تراکم را انتخاب کنید)
17. سیستم تست موج (تراکم را انتخاب کنید)

مشخصات فنی اصلی

1. ترموپول: ترموپول نوع K
2. فاصله نمونه گیری:0.05sec---600sec با نرم افزار تنظیم شده
3. اطلاعات ثبت شده:80000 نقطه/کانال، می تواند 20 مجموعه از پروفایل را ثبت کند
4. وضوح: 0.1°C
5. محدوده اندازه گیری دمای: 0 ≈ 1000 °C
6. دقت اندازه گیری دمای: ±1.0°C
7. کل قدرت: ≤120mW
8. ولتاژ کار:3.6VDC، باتری قابل شارژ
9. ابعاد: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. جعبه عایق: 245 ((L) × 100 ((W) × 30 ((H) mm

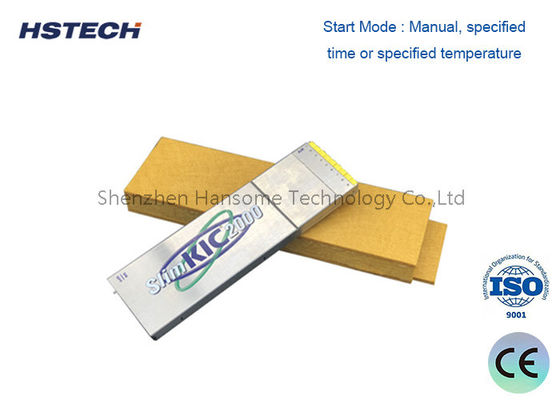

11. حالت شروع: دستی، زمان مشخص یا دمای مشخص
12. حالت ضبط: مانیتور/ ضبط
13. حالت اتصال:USB/RF
14. نسخه نرم افزار:Profilermanager 2.0

مدیر کتابخانه محصول

مدیر کتابخانه ماشین

مدیر کتابخانه سولدر

مدیر کتابخانه دستورات

تحلیل داده ها

PWI

دمای اوج، دمای بالا

زمان بین Temp ((Reflow))

شیب بین Temp ((Reflow)

شیب بین تایمز ((موج))

سناریوهای کاربردی گوناگون

• اسمبلی الکترونیک SMT/DIP: ضروری برای بهینه سازی کوره های دمای کوره بازپرداخت و جوش موج برای جلوگیری از نقص هایی مانند مفاصل جوش سرد یا شوک حرارتی قطعات.
• پوشش خودرو و لوازم: ردیابی دمای دقیق برای پوشش پودری، رنگ ضد چسب و فرآیندهای خشک کردن رنگ خودرو.
• تولید خورشیدی و شیشه ای: نظارت بر پروفایل های حرارتی برای لامیناسیون پنل خورشیدی، سخت سازی شیشه و فرآیند های گرمایش.
• درمان صنعتی و گرما: پروفایل دقیق برای مقاوم سازی رزین اپوکسی، پخت رنگ UV، سینتر شدن مین و درمان حرارتی آلیاژ آلومینیوم.

چرا پروفیلر حرارتی سری TCK ما را انتخاب کنید؟

آماده ای که فرآیند حرارتی ات را کامل کنی؟
