صفحه لمسی USB RF TCK سری پروفایلگر حرارتی برای آزمون پروفایل PCB

صفحه لمسی USB RF TCK سری پروفیلر حرارتی برای رفلک سولدرینگ فرن آزمایش درجه حرارت پروفایل PCB تولید مونتاژ الکترونیکی

معرفی محصول

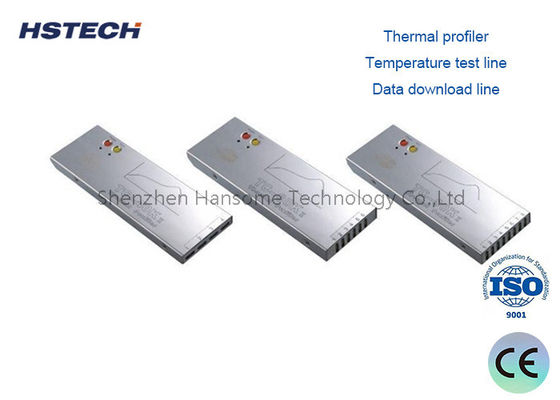

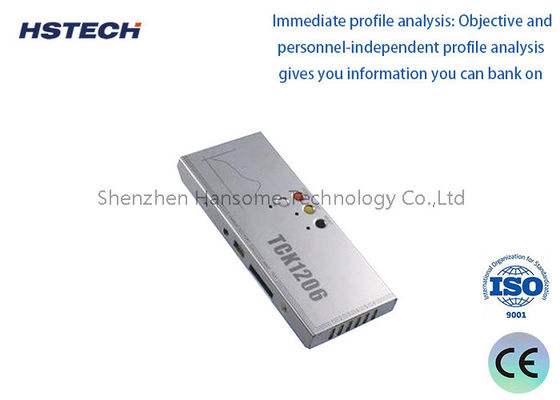

پروفیلر حرارتی سری TCK یک تجهیزات پروفایل دمای حرفه ای است که برای تولید SMT و مونتاژ الکترونیکی ساخته شده است.مجهز به کار با صفحه لمسی آن را پشتیبانی از هر دو انتقال داده های بی سیم USB و RF. این پروفایلگر حرارتی به طور دقیق منحنی دمای زمان واقعی را ثبت می کند زمانی که محصولات از طریق کوره ریفلو عبور می کنند. این داده های پروفایل حرارتی کامل را برای فرآیند جوش ریفلو ضبط می کند.اپراتورها می توانند پارامترهای دما را مستقیماً بر روی صفحه لمسی بررسی کنند یا داده های آزمایش را برای تجزیه و تحلیل بیشتر صادر کننداین به مهندسان کمک می کند تا عملکرد کوره بازپرداخت را تأیید کنند ، مشخصات جوش را بهینه کنند و از مفاصل جوش معیوب در طول تولید مونتاژ PCB جلوگیری کنند.

ترکیب استاندارد

1. پروفیلر حرارتی
2. جعبه عایق
3. خط آزمایش دمای
4. خط دانلود اطلاعات
5. شارژر
6. نوار چسب با دمای بالا
7. سی دی نرم افزار
8. ️+ ️ پیچکنده
9. پنچی
10. دستکش های عایق
11. سیم جوش
12. قیچی
13. جعبه ابزار
14. راهنمای کاربری
15. گواهی پذیرش
16. فرستنده RF (تراکم را انتخاب کنید)
17. سیستم تست موج (تراکم را انتخاب کنید)

مشخصات فنی اصلی

1. ترموپول: ترموپول نوع K
2. فاصله نمونه گیری:0.05sec---600sec با نرم افزار تنظیم شده
3. اطلاعات ثبت شده:80000 نقطه/کانال، می تواند 20 مجموعه از پروفایل را ثبت کند
4. وضوح: 0.1°C
5. محدوده اندازه گیری دمای: 0 ≈ 1000 °C
6. دقت اندازه گیری دمای: ±1.0°C
7. کل قدرت: ≤120mW
8. ولتاژ کار:3.6VDC، باتری قابل شارژ
9. ابعاد: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. جعبه عایق: 245 ((L) × 100 ((W) × 30 ((H) mm
11. حالت شروع: دستی، زمان مشخص یا دمای مشخص
12. حالت ضبط: مانیتور/ ضبط
13. حالت اتصال:USB/RF
14. نسخه نرم افزار:Profilermanager 2.0

مدیر کتابخانه محصول

مدیر کتابخانه ماشین

مدیر کتابخانه سولدر

مدیر کتابخانه دستورات

تحلیل داده ها

PWI

دمای اوج، دمای بالا

زمان بین Temp ((Reflow))

شیب بین Temp ((Reflow)

شیب بین تایمز ((موج))

سناریوهای کاربردی گوناگون

پروفیلر حرارتی سری TCK بسیار سازگار است و در طیف گسترده ای از صنایع تولیدی نقش های حیاتی را ایفا می کند:

• اسمبلی الکترونیک SMT/DIP: ضروری برای بهینه سازی کوره های دمای کوره بازپرداخت و جوش موج برای جلوگیری از نقص هایی مانند مفاصل جوش سرد یا شوک حرارتی قطعات.
• پوشش خودرو و لوازم: ردیابی دمای دقیق برای پوشش پودری، رنگ ضد چسب و فرآیندهای خشک کردن رنگ خودرو.
• تولید خورشیدی و شیشه ای: نظارت بر پروفایل های حرارتی برای لامیناسیون پنل خورشیدی، سخت سازی شیشه و فرآیند های گرمایش.
• درمان صنعتی و گرما: پروفایل دقیق برای مقاوم سازی رزین اپوکسی، پخت رنگ UV، سینتر شدن مین و درمان حرارتی آلیاژ آلومینیوم.

چرا پروفیلر حرارتی سری TCK ما را انتخاب کنید؟

ما درک می کنیم که پروفایل سازی حرارتی ستون فقرات کنترل کیفیت فرآیند است. سری TCK با ترکیب دوام درجه صنعتی با تجزیه و تحلیل نرم افزار پیشرفته برجسته می شود.بر خلاف ثبت اطلاعات اساسی، پروفیلر ما به طور فعال به شما کمک می کند تا فرآیند خود را با ارائه بینش عملی از طریق معیارهای PWI و تنظیمات منحنی شبیه سازی شده بهینه سازی کنید.باتری شارژ پذیر با دوام طولانی، و یک کیت کامل لوازم جانبی (از جمله نوار دمای بالا، پینت و دستکش های عایق) ،سری TCK برای به حداکثر رساندن کارایی عملیاتی شما و به حداقل رساندن تغییرات فرآیند طراحی شده است.

آماده ای که فرآیند حرارتی ات را کامل کنی؟

اجازه ندهید تغییرات دمایی کیفیت محصول یا بهره وری شما را به خطر بیندازد. به دقت و هوش TCK Series Thermal Profiler ارتقا دهید. امروز برای یک نقل قول سفارشی با ما تماس بگیرید.نشان دادن نرم افزاراجازه دهید تیم مهندسی ما به شما کمک کند تا منحنی حرارتی کامل برای خط تولید خود را به دست آورید.
