طراحی مدولار PUR Jetting Valve HS-PF-PUR30CC توزیع دقیق بالا

طراحي PUR Jetting Valve HS-PF-PUR30CC برای توزیع چسب بدون تماس با دقت بالا

معرفی محصول

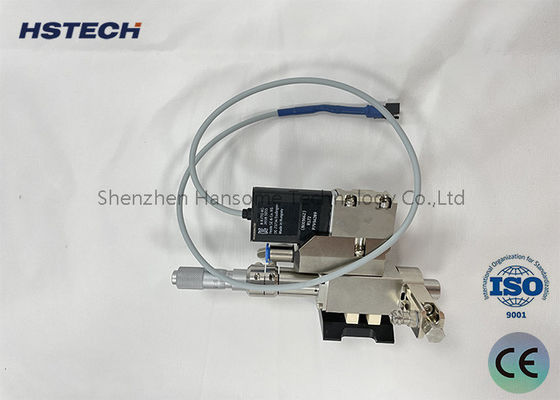

HS-PF-PUR30CC یک دریچه پرتاب PUR با عملکرد بالا است که برای توزیع چسب داغ ذوب شده دقیق در SMT، PCBA، بسته بندی نیمه هادی، مجمع LED طراحی شده است.و تولید لوازم الکترونیکی مصرف کنندهاز پرتاب بدون تماس PUR، چسب ذوب گرم و سایر مایعات با واسکتی بالا پشتیبانی می کند، که به دستیابی به اندازه نقطه ثابت، عرض خط پایدار کمک می کند.و عملکرد قابل اطمینان در خط تولید خودکار.

با یک اتاق چسب 30CC گرم و طراحی کنترل دمای یکپارچه، شیر در طول کار مستمر ویسکوزیت چسب پایدار را حفظ می کند.و نوسان حجم ناشی از تغییرات دمایی، که آن را مناسب برای توزیع با سرعت بالا، زیرپول، اتصال لبه، سد و پر کردن و کاربردهای اتصال ساختاری می کند.

اصول و کنترل

1شیر تزریق PUR شامل یک ماژول گرمایش درام، یک ماژول سرپوش تحت فشار، یک ماژول گرمایش نوزل، یک ماژول مسیر جریان، یک ماژول بدن شیر و یک ماژول تبعید گرما است.

2ماژول گرمایش بشکه، بشکه و همچنین گرمایش یک مرحله ای با دمای قابل کنترل را حمل می کند. گرمایش اولیه ژل تکمیل می شود.

3. ماژول سرپوش تحت فشار طبل را مهر و موم می کند و فشار می دهد و فشار خروجی را از طریق کنترل کننده کنترل می کند.

4ماژول تبعید گرما گرما را تبعید می کند و صدای بدن شیر را کاهش می دهد.

5شیر تزریق پیزو الکتریکی یک طراحی ماژولار را اتخاذ می کند، بخشی که با ژل در تماس است به عنوان ماژول رنر طراحی شده است.و بخشی که با ژل در تماس نیست به عنوان ماژول بدن دریچه طراحی شده است.

6. ماژول مسیر جریان می تواند برای پاسخگویی به الزامات توزیع در برنامه های کاربردی مختلف تغییر کند.

7قطر نوزل در سری (از 40μm تا 500μm).

8نوزل ها به نوع جت صاف، نوع سوزن و نوع تمدید طبقه بندی می شوند.

9ماژول های رانر باید به طور منظم در یک پاک کننده فوق صوتی تمیز شوند. مهر و موم نباید در محلول های ارگانیک غوطه ور شوند. ابزار ویژه ای برای تمیز کردن نوزل ها برای جلوگیری از آسیب به نوزل ها مورد نیاز است..

کنترل کننده دریچه جت

1صفحه لمسی کنترل شیر تزریق پیزو الکتریکی و سیستم توزیع، پشتیبانی از ارتباطات MES، قدرتمند، امن و قابل اعتماد است.

2صفحه لمسی حالت کنترل گرافیکی را اتخاذ می کند، اجزای سیستم توزیع و عملکرد نمایش کنترل به صورت گرافیکی نمایش داده می شود که مختصر و بدیهی است.

3دستگاه گرمایش نوزل: نوزل باید قبل از توزیع به دمای مناسب گرم شود. دستگاه گرمایش حالت گرمایش یک مرحله ای را اتخاذ می کند.

4گرم کردن در نوزل دمای ثابت ژل را حفظ می کند تا بهترین عملکرد ژل را برآورده کند. بهترین عملکرد کالوئید.

گرمایش نوزل و بشکه

1قبل از توزیع نوزل باید به دمای مناسب گرم شود. دستگاه گرمایش حالت گرمایش دو مرحله ای را اتخاذ می کند.

2گرم کردن در نوزل دمای ثابت ژل را حفظ می کند تا بهترین عملکرد ژل را برآورده کند. بهترین عملکرد کالوئید.

مشخصات

مزایا

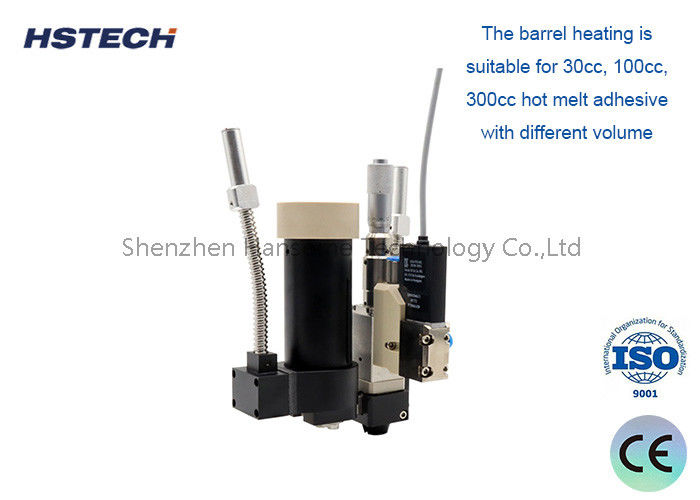

1گرم کردن بشکه مناسب برای 30cc، 100cc، 300cc چسب ذوب داغ با حجم مختلف است.

2طراحی ماژولار، آسان برای تعویض قطعات، عیب یابی ساده، طیف گسترده ای از برنامه های کاربردی فرآیند.

3حجم اسپری می تواند دقیق به 0.3nL، اسپری چسب آمیزش نقطه دقت تا 98٪ باشد.

4حداقل عرض خط 0.17mm، حداقل قطر نقطه 0.15mm از فرآیند اسپری چسب ذوب داغ می تواند تحقق یابد.

5. ميتونه با هر پلتفرم حرکتي در بازار مطابقت داشته باشه

سناریوهای کاربرد

• اسمبل SMT و PCBA
  مناسب برای پیشگیری از قطعات، اتصال ساختاری و توزیع چسب محلی بر روی PCB ها و تخته های PCBA است.
• PUR پیوند گرم ذوب
  استفاده می شود برای فرآیندهای چسبندگی که نیاز به چسب PUR گرم دارند، مانند بسته بندی فریم، چسبندگی لبه و تثبیت مونتاژ.
• تولید الکترونیک مصرفی
  ایده آل برای تلفن های هوشمند، تبلت ها، وسایل پوشیدنی، دوربین ها و دستگاه های الکترونیکی کوچک که نیاز به قرار دادن چسب دقیق دارند.
• تجمع ماژول LED و نورپردازی
  پشتیبانی از توزیع چسب برای ماژول های LED، میله های نوری، حرارتی و تثبیت قطعات نوری.
• بسته بندی نیمه هادی و تراشه
  می تواند در فرایندهای زیرپول، سد و پر کردن، مهر و موم لبه و پوشش محافظ استفاده شود.
• الکترونیک خودرو و PCBA صنعتی
  کمک می کند تا ثبات اتصال برای تخته های کنترل، ماژول های سنسور، ماژول های قدرت و مجمعات با قابلیت اطمینان بالا بهبود یابد.

چرا دریچه جیتی HS-PF-PUR30CC PUR ما را انتخاب کنید؟

• تخصصی برای کاربردهای PUR و ذوب گرم
  این شیر طراحی شده است تا با چسب های گرم شده با لزگی بالا کار کند، که آن را برای فرآیندهای پرطلب توزیع PUR مناسب می کند.
• کیفیت ثابت جت
  طراحی یکپارچه گرمایش و مسیر جریان به حفظ ثبات چسب کمک می کند، کاهش رشته، قطره زدن و حجم نقطه ای ناسازگار.
• حفاظت از فرآیند بدون تماس
  توزیع جت تماس نوزل را با قطعه کار به حداقل می رساند و به محافظت از اجزای حساس و سطوح نابرابر کمک می کند.
• یکپارچه سازی آسان در خطوط خودکار
  می تواند بر روی سیستم های توزیع استاندارد نصب شود و از طریق کنترل کننده های توزیع یا سیستم های اتوماسیون کنترل شود.
• ظرفیت عملی 30CC
  اتاق 30CC زمان عملیات مداوم و اثر تجهیزات را متعادل می کند، پشتیبانی از تولید کارآمد بدون پر کردن مکرر.
• طراحی سازگار با نگهداری
  اجزای ماژولار اجازه می دهد تا تمیز کردن، تعویض نوزل و نگهداری روزانه آسان تر باشد، که به کاهش وقفه های تولید کمک می کند.
• پشتیبانی فنی در دسترس
  ما می توانیم به شما کمک کنیم تا نوزل های مناسب، تنظیمات دمای، تطبیق کنترل کننده و پارامترهای فرآیند را با توجه به نوع چسب و کاربرد شما تأیید کنیم.

برای نقل قول با ما تماس بگیرید

اگر به یک شیر پرتاب PUR قابل اعتماد برای توزیع چسب ذوب داغ نیاز دارید، HS-PF-PUR30CC می تواند یک انتخاب قوی برای کاربردهای اتصال خودکار و توزیع دقیق باشد.

لطفاً نوع چسب، لزگی، اندازه نقطه یا عرض خط مورد نیاز، سرعت توزیع، دمای کار و الزامات رابط ماشین را به اشتراک بگذارید.ما به شما کمک می کنیم تا یک پیکربندی مناسب را توصیه کنید و به همین ترتیب یک نقل قول ارائه دهید.
