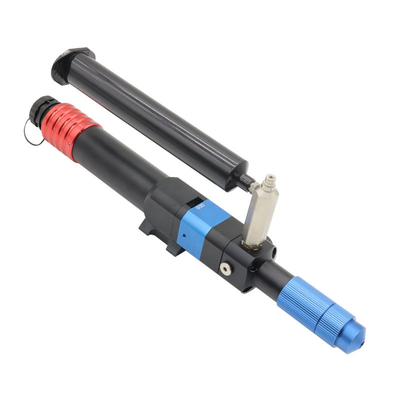

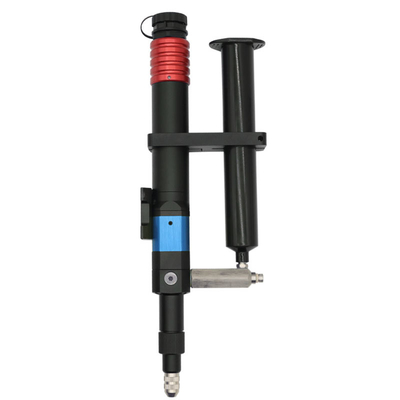

دریچه پیچ یک لوله برای دستگاه توزیع چسب

دریچه پیچ یک لوله برای دستگاه توزیع چسب

معرفی ماشین:

دریچه های پیچ یک لوله محصولات اندازه گیری و انتقال حجم دقیق هستند که برای انواع موارد انتقال کمی با دقت بالا مناسب هستند.پمپ پیچ تک قطعات طراحی ساختار مارپیچ را اتخاذ می کند، پیچ و استاتور طراحی خود مهر و موم هستند، پیچ در حفره استاتور چرخش می کند تا عملکرد انتقال کمی را تحقق بخشد.و بر ویژگی های محیط تاثیر نمی گذارد. در همان زمان می تواند از طریق موتور مکش به عقب، آسان برای تحقق شکستن چسب، راه حل کامل برای فرآیند توزیع از قطره، کشیدن مشکل است.

1حمل و نقل مایعات حجم

2.موتور سرو

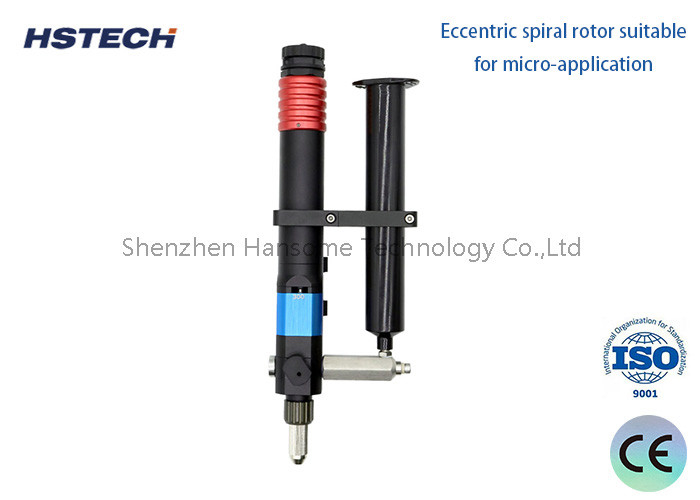

3روتور مارپیچی منحرف مناسب برای کاربردهای کوچک

4استاتور با مقاومت بسیار عالی در برابر خوردگی

5.کافک توزیع سبک برای کاربردهای توزیع میکروپلیکیشن

6مناسب برای ژلهای کم تا بالا

7تولید چسب پایدار و دقت توزیع بالا.

8. هيچ مشکل خروشي يا کشيدن نيست

اصل کار:

1. سیستم اندازه گیری و پر کردن حجم از شیر پیچ یک لوله (سرپوش پیچ یک قطعه) بر اساس اصل پیستون بی نهایت است، با یک طراحی هرمتیک بین روتور و استاتور،و روتور چرخش در داخل هسته استاتور برای دستیابی به تحویل کمی کالوئید برای مایعات با لزگی پایین تا بالا از مایع.

2هسته هر برنامه کاربردی بر اساس پمپ های اندازه گیری تحویل حجم است که می تواند ثبات فشار و ویژگی های خطی پمپ را تضمین کند.تعیین رابطه بین سرعت پمپ، زمان و سرعت جریان، به طوری که مواد ثابت می تواند با زمان یا با سرعت چرخش پمپ اندازه گیری شود.

3از لاستیکی پایین تا بالا، مقاوم در برابر abrasion و مایعات بسیار پر شده که به ساختار حساس هستند، توزیع تحت تاثیر لاستیک نیست.

استاتور و روتور برای شیر پیچ:

1. هسته استاتور از FFKM ، FKM ، NBR ساخته شده است ، اختیاری است. محفظه استاتور از AL 7075 ساخته شده است و سطح پس از آسیاب چرخشی برای افزایش سطح بالای سطح خوب است.سطح پس از آسیاب کردن با سیکلون برای افزایش سطح بالا خرد می شودهسته استاتور و محفظه استاتور برای اطمینان از دقت استاتور و تناسب روتور به صورت مردود ریخته شده است.
2. مواد گره درایو SUS304 است ، سطح آن پس از ماشینکاری چرخ CNC برای افزایش سطح بالای سطح (0,40) ، خرد می شود. گره انعطاف پذیر با پرفلوروالستومر پیچیده شده است ،که تضمین می کند که پیچ با چرخش با سرعت بالا از میله محرک خفه نخواهد شد (سرعت حداکثر می تواند تا 2.2 چرخش در ثانیه)
3ماده پیچ از فولاد وارداتی استکه سطح آن ها پس از آسیاب شدن با سایکلون به صورت ظریف خرد شده و سپس با تیتانیوم پوشش داده شده است تا سطح بالایی را افزایش دهد و مقاومت در برابر فرسایش را افزایش دهدمواد سرامیکی نیز در دسترس است.
4ترکیب روتور و استاتور یک فضای مهر و موم را تشکیل می دهد و موتور به طور مداوم ذرات چسب را با چرخش روتور برای ایجاد یک اثر تف مستقر بیرون می آورد.

مشخصات

ویژگی های محصول و مزایا

دقت بالا در توزیع چسب

استفاده از محرک سرو موتور و تغذیه میله پیچ منحرف، به طوری که چسب می تواند به طور مداوم و پایدار تولید شود.

طیف گسترده ای از واسکوزیتهای چسب و حجم تف کردن

تنظیم سرعت موتور و فشار گاز می تواند برای توزیع واسکوزیته های مختلف چسب و تغییر سریع مقدار تف چسب مورد استفاده قرار گیرد.

هیچ قطره و کشیدن چسب

موتور عقب می چرخد و دوباره آب می کشد، به راحتی مشکل قطره زدن و کشیدن چسب را حل می کند.

سازگاری بزرگ استاتور

استاتور در برابر خوردگی متوسط مقاوم است و عمر طولانی دارد، که به طور قابل توجهی هزینه کل مالکیت کاربر را کاهش می دهد.

اندازه گیری حجمی

انتقال حجم واقعی، سرعت جریان تحت تاثیر تغییرات فشار نیست.

فشار خروجی بالا

فشار خروجی پمپ واحد ≥ 20bar

زمینه های کاربرد

خودرو، الکترونیک، هوافضا، انرژی های تجدید پذیر، صنعت مواد غذایی، داروسازی، بیوتکنولوژی، چاپ سه بعدی
