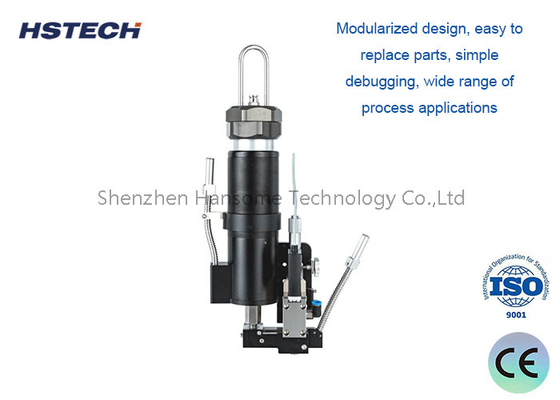

کنترل صفحه لمسی PUR Jetting Valve HS-PF-PUR30CC-A/B برای مونتاژ PCB

کنترل صفحه لمسی PUR Jetting Valve HS-PF-PUR30CC-A/B برای مونتاژ PCB


اصول و کنترل

300دریچه پرتاب CC PUR
1شیر تزریق PUR شامل یک ماژول گرمایش درام، یک ماژول سرپوش تحت فشار، یک ماژول گرمایش نوزل، یک ماژول مسیر جریان، یک ماژول بدن شیر و یک ماژول تبعید گرما است.

2ماژول گرمایش بشکه، بشکه و همچنین گرمایش یک مرحله ای با دمای قابل کنترل را حمل می کند. گرمایش اولیه ژل تکمیل می شود.

3. ماژول سرپوش تحت فشار طبل را مهر و فشار می دهد و فشار خروجی را از طریق کنترل کننده کنترل می کند.

4ماژول تبعید گرما گرما را تبعید می کند و صدای بدن شیر را کاهش می دهد.

5شیر تزریق پیزو الکتریکی یک طرح ماژولار را اتخاذ می کند، بخشی که با ژل در تماس است به عنوان ماژول رنر طراحی شده است.و بخشی که با ژل در تماس نیست به عنوان ماژول بدن شیر طراحی شده است.

6. ماژول مسیر جریان می تواند برای پاسخگویی به الزامات توزیع در برنامه های کاربردی مختلف تغییر کند.

7قطر نوزل در سری (از 40μm تا 500μm).

8نوزل ها به نوع جت صاف، نوع سوزن و نوع تمدید طبقه بندی می شوند.

9ماژول های رانر باید به طور منظم در یک پاک کننده فوق صوتی تمیز شوند. مهر و موم نباید در محلول های ارگانیک غوطه ور شوند. ابزار ویژه ای برای تمیز کردن نوزل ها برای جلوگیری از آسیب به نوزل ها مورد نیاز است..

کنترل کننده دریچه جت
1صفحه لمسی کنترل شیر تزریق پیزو الکتریکی و سیستم توزیع، پشتیبانی از ارتباطات MES، قدرتمند، امن و قابل اعتماد است.
2صفحه لمسی حالت کنترل گرافیکی را اتخاذ می کند، اجزای سیستم توزیع و عملکرد نمایش کنترل به صورت گرافیکی نمایش داده می شود که مختصر و بدیهی است.
3دستگاه گرمایش نوزل: نوزل باید قبل از توزیع به دمای مناسب گرم شود. دستگاه گرمایش حالت گرمایش یک مرحله ای را اتخاذ می کند.
4گرم کردن در نوزل دمای ثابت ژل را حفظ می کند تا بهترین عملکرد ژل را برآورده کند. بهترین عملکرد کالوئید.

گرمایش نوزل و بشکه

1. نوزل نیاز به گرم شدن به دمای مناسب قبل از توزیع دارد. دستگاه گرمایش حالت گرمایش دو مرحله ای را اتخاذ می کند.
2گرم کردن در نوزل دمای ثابت ژل را حفظ می کند تا بهترین عملکرد ژل را برآورده کند. بهترین عملکرد کالوئید.

مشخصات

مزایا

1. گرم کردن بشکه مناسب برای 30cc، 100cc، 300cc چسب ذوب داغ با حجم مختلف است.
2طراحی ماژولار، آسان برای تعویض قطعات، عیب یابی ساده، طیف گسترده ای از برنامه های کاربردی فرآیند.
3حجم اسپری می تواند دقیق به 0.3nL، اسپری چسب آمیزش نقطه دقت تا 98٪ باشد.
4حداقل عرض خط 0.17mm، حداقل قطر نقطه 0.15mm از فرآیند اسپری چسب ذوب داغ می تواند تحقق یابد.
5. ميتونه با هر پلتفرم حرکتي در بازار مطابقت داشته باشه

حوزه کاربرد

SMT/FPC/PCB، مونتاژ، مونتاژ صفحه نمایش تخت، بسته بندی نیمه هادی، صنعت LED، صنعت تجهیزات پزشکی، صنعت لباس زیر بدون علامت گذاری.
