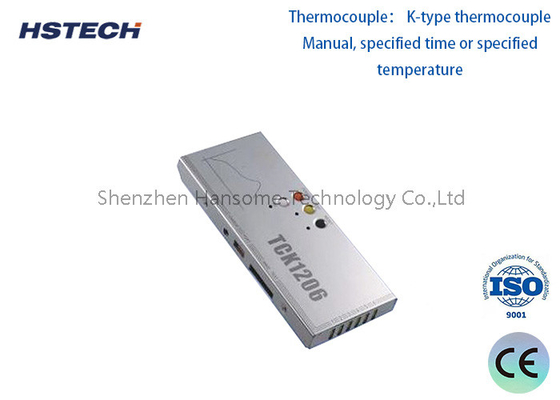

پروفیلر پیشرفته حرارتی 80000 نقطه داده/کانال 0.1C رزولوشن فرستنده RF نوار چسبنده Hi-Temp

پروفیلر پیشرفته حرارتی 80000 نقطه داده/کانال 0.1C رزولوشن فرستنده RF نوار چسبنده Hi-Temp

مقدمه

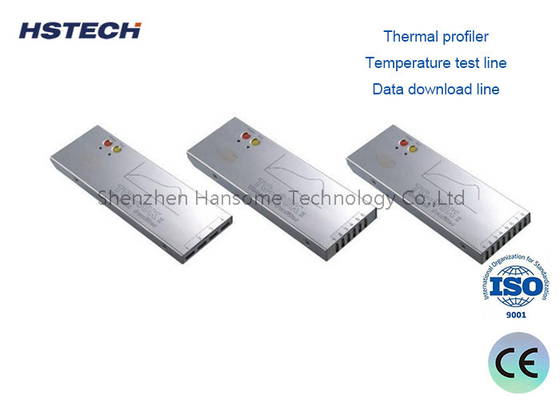

1. پروفیلر حرارتی 2. جعبه عایق

3. خط تست درجه حرارت 4. خط دانلود داده

5. شارژر 6. نوار چسبنده با دمای بالا

7. سي دي نرم افزاري 8. پيچک بندي 9.

10دستکش های عایق 11. سیم جوش

12. قیچی 13. جعبه ابزار

14راهنمای کاربر 15 گواهی پذیرش

16. فرستنده RF (ترکیب را انتخاب کنید)

17. سیستم تست موج (اختيار ترکیب)

مشخصات فنی اصلی

1ترموپول: ترموپول نوع K

2فاصله نمونه گیری:0.05sec---600sec با نرم افزار تنظیم شده

3اطلاعات ثبت شده: 80000 نقطه/کانال، می تواند 20 مجموعه از پروفایل را ثبت کند

4وضوح: 0.1°C

5محدوده اندازه گیری دمای: 0 ≈ 1000 °C

6دقت اندازه گیری دمای: ±1.0°C

7قدرت کل: ≤120mW

8ولتاژ کار:3.6VDC، باتری قابل شارژ

9ابعاد: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm

10جعبه عایق: 245 لیتری × 100 لیتری × 30 لیتری mm

10حالت شروع: دستی، زمان مشخص یا دمای مشخص

11حالت ضبط: مانیتور/ ضبط

12حالت اتصال:USB/RF

13نسخه نرم افزاري: پروفيلر مئنيجر 20

مدیر کتابخانه محصول

مدیر کتابخانه ماشین

مدیر کتابخانه سولدر

مدیر کتابخانه دستورات

تحلیل داده ها

PWI

دمای اوج، دمای بالا

زمان بین Temp ((Reflow))

شیب بین Temp ((Reflow)

شیب بین تایمز ((موج))

روش های عملیاتی

1.اول، بررسی کنید که آیا قدرت باتری کافی است، اگر آن را کمتر از 20 درصد شما باید آن را شارژ اول، دوم،اگر دمای سطح ابزار بالاتر از 45°C باشد لطفا شارژ نکنید، سعی کنید آن را در دمای اتاق شارژ کنید.
2علل معمول مشکلات هنگام ایجاد پیوندهای ارتباطی: کابل ارتباطی به طور کامل وارد نشده است - اطمینان حاصل کنید که جک صحیح استفاده می شود.کابل یا کانکتور ارتباطی آسیب دیده است - برای شکستگی یا آسیب های دیگر بررسی کنید. باتري شارژ نشده من شارژش ميکنم و مطمئن شو که چراغ شارژ روشن شده
3مانع حرارتی می تواند حداکثر 9 دقیقه در 280 ° C مقاومت کند. مطمئن شوید که از این محدوده فراتر رفته و اطمینان حاصل کنید که دمای داخلی ابزار بیش از 85 ° C نیست.
4هنگامی که برای مدت طولانی استفاده نمی شود، لطفا مشاهده کنید که آیا نور شاخص داده ها هر 5 ثانیه یا بیشتر می درخشد یا خیر.لطفا فشار دهید و نگه دارید "استارت" کلید پایان برای حدود 5 ثانیه تا چراغ شاخص به طور ناگهانی می درخشد، و بعد آن را مشاهده کنید تا زمانی که نور درخشان نباشد.
5لطفاً هنگام عبور از کوره، جعبه عایق گرما را بپوشانید و منتظر زمان ورود باشید.
6. شما فقط می توانید یک Oven Tester logger را به کامپیوتر در یک زمان متصل کنید. نمی توانید در همان زمان بیش از یک ضبط کننده را به همان پورت USB به کامپیوتر متصل کنید و سپس یکی از آنها را انتخاب کنید.
7بعد از یک کوره دوباره بر روی کوره، و به همین ترتیب جعبه مانع حرارتی قبل از استفاده خنک شده است.
