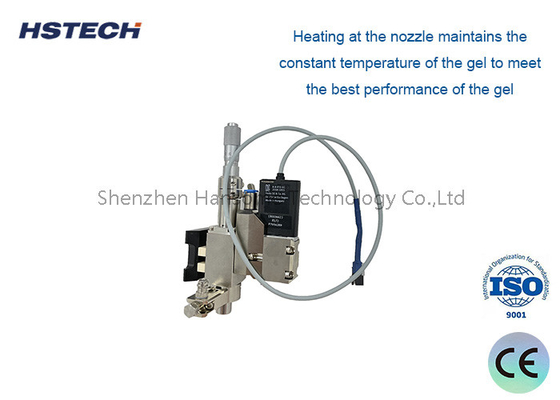

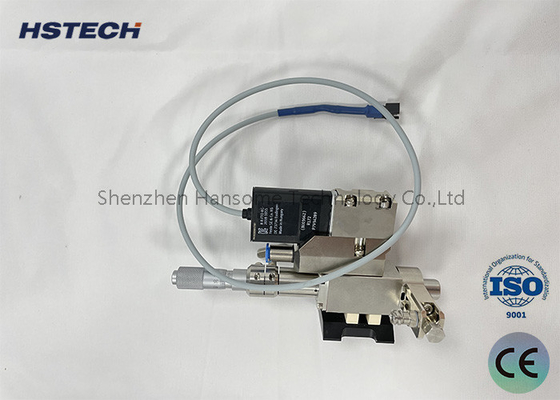

PT100 PUR Jetting Valve HS-PF-PUR30CC شیر توزیع کننده برای مونتاژ SMT/FPC/PCB

PT100 PUR Jetting Valve HS-PF-PUR30CC شیر توزیع کننده برای SMT/FPC/PCB، مونتاژ

معرفی کنید
دریچه پرتاب PUR یک دستگاه است که برای اسپری دقیق چسب پلی اورتان (Polyurethane Adhesive) یا مواد مایع مشابه با ویسکوزیتی بالا استفاده می شود. اغلب در تولید الکترونیک استفاده می شود،تولید خودرو، هوافضا و سایر زمینه های صنعتی که نیاز به استفاده دقیق از چسب دارند.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

این دستگاه دارای ویژگی ها و عملکردهای اصلی زیر است:

1.جیت کردن با دقت بالا: PUR Jetting Valve از تکنولوژی پیشرفته جیت کردن برای کنترل مقدار، سرعت و موقعیت تزریق چسب به شیوه ای بسیار دقیق استفاده می کند.این دقت باعث می شود آن را مناسب برای برنامه های کاربردی که نیاز به استفاده از چسب با دقت بالا، مانند تثبیت و مهر و موم قطعات دقیق.

2تنظیم و قابل برنامه ریزی: تجهیزات دارای پارامترهای پاششی قابل تنظیم مانند فشار پاشش چسب، زمان پاشش چسب و حالت پاشش چسب هستند.این امکان را به اپراتورها می دهد تا بر اساس نیازهای کاربردی خاص، تنظیم و بهینه سازی کنند.برخی از PUR Jetting Valve همچنین دارای توابع قابل برنامه ریزی هستند که می توانند چندین حالت و مسیر اسپری چسب را برای انطباق با نیازهای مختلف فرآیند پیش تنظیم کنند.

3تولید کارآمد: PUR Jetting Valve دارای سرعت اسپری چسب سریع و زمان پاسخ برای افزایش بهره وری تولید است.می تواند کار پوشش چسب را به سرعت و دقیق انجام دهد، و بهبود ظرفیت تولید و بهره وری خط تولید.

4سازگاری قوی: PUR Jetting Valve برای مواد چسب با انواع لزوم و مایعات ، از جمله چسب پلی اورتان ، چسب اپوکسی ، چسب سیلیکون و غیره مناسب است.انعطاف پذیری طراحی نوزل و شیر اجازه می دهد تا آن را به خواص چسب مختلف و نیازهای برنامه تطبیق دهد.

5عملکرد خود تمیز کردن: برخی از PUR Jetting Valve پیشرفته دارای یک عملکرد خود تمیز کردن هستند که می تواند چسب باقی مانده را در نوزل از طریق شستشوی مایع یا گاز تمیز کننده حذف کند.کاهش کار انسداد و نگهداری.

اصول و کنترل

30CC PUR دریچه جت
1شیر تزریق PUR شامل یک ماژول گرمایش درام، یک ماژول سرپوش تحت فشار، یک ماژول گرمایش نوزل، یک ماژول مسیر جریان، یک ماژول بدن شیر و یک ماژول تبعید گرما است.

2ماژول گرمایش بشکه، بشکه و همچنین گرمایش یک مرحله ای با دمای قابل کنترل را حمل می کند. گرمایش اولیه ژل تکمیل می شود.

3. ماژول سرپوش تحت فشار طبل را مهر و فشار می دهد و فشار خروجی را از طریق کنترل کننده کنترل می کند.

4ماژول تبعید گرما گرما را تبعید می کند و صدای بدن شیر را کاهش می دهد.

5شیر تزریق پیزو الکتریکی یک طرح ماژولار را اتخاذ می کند، بخشی که با ژل در تماس است به عنوان ماژول رنر طراحی شده است.و بخشی که با ژل در تماس نیست به عنوان ماژول بدن شیر طراحی شده است.

6. ماژول مسیر جریان می تواند برای پاسخگویی به الزامات توزیع در برنامه های کاربردی مختلف تغییر کند.

7قطر نوزل در سری (از 40μm تا 500μm).

8نوزل ها به نوع جت صاف، نوع سوزن و نوع تمدید طبقه بندی می شوند.

9ماژول های رانر باید به طور منظم در یک پاک کننده فوق صوتی تمیز شوند. مهر و موم نباید در محلول های ارگانیک غوطه ور شوند. ابزار ویژه ای برای تمیز کردن نوزل ها برای جلوگیری از آسیب به نوزل ها مورد نیاز است..

کنترل کننده دریچه جت
1صفحه لمسی کنترل شیر تزریق پیزو الکتریکی و سیستم توزیع، پشتیبانی از ارتباطات MES، قدرتمند، امن و قابل اعتماد است.

2صفحه لمسی حالت کنترل گرافیکی را اتخاذ می کند، اجزای سیستم توزیع و عملکرد نمایش کنترل به صورت گرافیکی نمایش داده می شود که مختصر و بدیهی است.

3دستگاه گرمایش نوزل: نوزل باید قبل از توزیع به دمای مناسب گرم شود. دستگاه گرمایش حالت گرمایش یک مرحله ای را اتخاذ می کند.

4گرم کردن در نوزل دمای ثابت ژل را حفظ می کند تا بهترین عملکرد ژل را برآورده کند. بهترین عملکرد کالوئید.

گرمایش نوزل و بشکه

1قبل از توزیع نوزل باید به دمای مناسب گرم شود. دستگاه گرمایش حالت گرمایش دو مرحله ای را اتخاذ می کند.

2گرم کردن در نوزل دمای ثابت ژل را حفظ می کند تا بهترین عملکرد ژل را برآورده کند. بهترین عملکرد کالوئید.

مشخصات

مزایا

1گرمایش بشکه مناسب برای 30cc، 100cc، 300cc چسب ذوب داغ با حجم مختلف است.

2طراحی ماژولار، آسان برای تعویض قطعات، عیب یابی ساده، طیف گسترده ای از برنامه های کاربردی فرآیند.

3حجم اسپری می تواند دقیق به 0.3nL، اسپری چسب آمیزش نقطه دقت تا 98٪ باشد.

4حداقل عرض خط 0.17mm، حداقل قطر نقطه 0.15mm از فرآیند اسپری چسب ذوب داغ می تواند تحقق یابد.

5. ميتونه با هر پلتفرم حرکتي در بازار مطابقت داشته باشه

حوزه کاربرد

SMT/FPC/PCB، مونتاژ، مونتاژ صفحه نمایش تخت، بسته بندی نیمه هادی، صنعت LED، صنعت تجهیزات پزشکی، صنعت لباس زیر بدون علامت گذاری.
