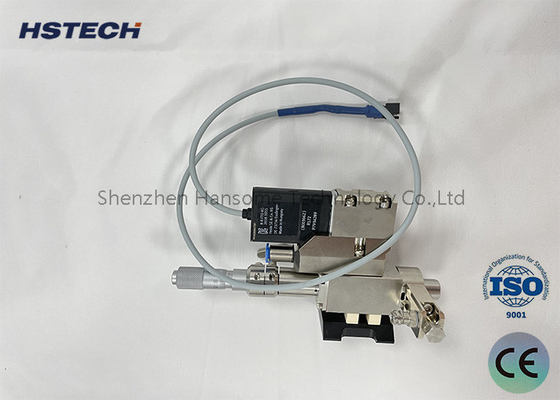

دریچه توزیع PUR با عملکرد بالا HS-PF-PUR30CC برای کاربردهای مختلف

30CC PUR دریچه جت

1. شیر تزریق PUR شامل چندین ماژول است: یک ماژول گرمایش درام، یک ماژول سرپوش تحت فشار، یک ماژول گرمایش نوزل، یک ماژول مسیر جریان، یک ماژول بدن شیر و یک ماژول تبعید گرما.

2. ماژول گرمایش بشکه از بشکه پشتیبانی می کند و گرمایش کنترل شده و تک مرحله ای را برای شروع فرآیند گرم کردن ژل فراهم می کند.

3. ماژول سرپوش تحت فشار تضمین می کند که طبل بسته و تحت فشار باشد و فشار خروجی را از طریق یک کنترل کننده کنترل می کند.

4. ماژول تبعید گرما به طور موثر گرما را تبعید می کند و صدای ناشی از بدن شیر را به حداقل می رساند.

5. دریچه تزریق پیزو الکتریکی از یک طراحی ماژولار استفاده می کند. بخش در تماس با ژل به عنوان ماژول رنر تنظیم شده است ، در حالی که بخش بدون تماس ماژول بدن دریچه است.

6. ماژول مسیر جریان را می توان برای برآورده کردن نیازهای توزیع در کاربردهای مختلف سفارشی کرد.

7. قطر نوزل در محدوده 40μm تا 500μm در دسترس است.

8. نوزل ها به سه نوع طبقه بندی می شوند: جت صاف، سوزن و تمدید.

9. ماژول های رانر نیاز به تمیز کردن منظم در یک پاک کننده فوق صوتی دارند. اجتناب از غوطه ور شدن مهر ها در حلال های ارگانیک بسیار مهم است. تمیز کردن نوزل نیاز به ابزارهای ویژه ای برای جلوگیری از آسیب دارد.


گرمایش نوزل و بشکه

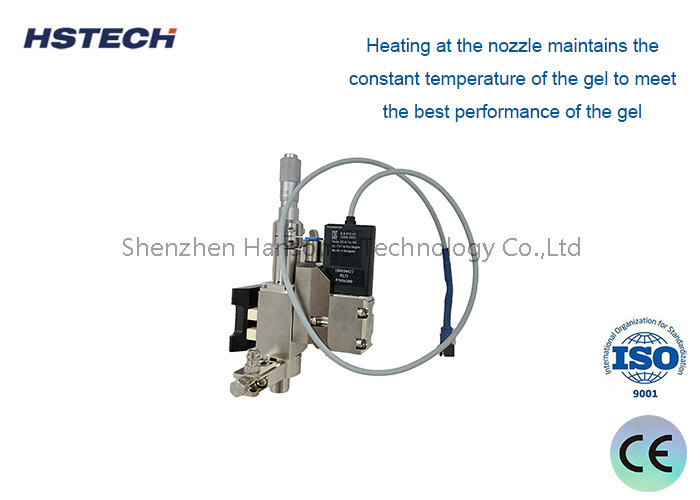

1. قبل از توزیع، نوزل باید به دمای مناسب گرم شود. دستگاه گرمایش برای این منظور از حالت گرمایش دو مرحله ای استفاده می کند.

2. با حفظ دمای ثابت در نوزل، عملکرد بهینه ژل تضمین می شود، به این ترتیب کولیود به بهترین شکل کار می کند.


مشخصات


مزایا
1گرمایش بشکه مناسب برای 30cc، 100cc، 300cc چسب ذوب داغ با حجم مختلف است.
2طراحی ماژولار، آسان برای تعویض قطعات، عیب یابی ساده، طیف گسترده ای از برنامه های کاربردی فرآیند.
3حجم اسپری می تواند دقیق به 0.3nL، اسپری چسب آمیزش نقطه دقت تا 98٪ باشد.
4حداقل عرض خط 0.17mm، حداقل قطر نقطه 0.15mm از فرآیند اسپری چسب ذوب داغ می تواند تحقق یابد.
5. ميتونه با هر پلتفرم حرکتي در بازار مطابقت داشته باشه

حوزه کاربرد
SMT/FPC/PCB، مونتاژ، مونتاژ صفحه نمایش تخت، بسته بندی نیمه هادی، صنعت LED، صنعت تجهیزات پزشکی، صنعت لباس زیر بدون علامت گذاری.
