سری TCK Thermal Profiler لمس صفحه نمایش USB RF برای آزمایش دمای جریان مجدد مجمع الکترونیکی

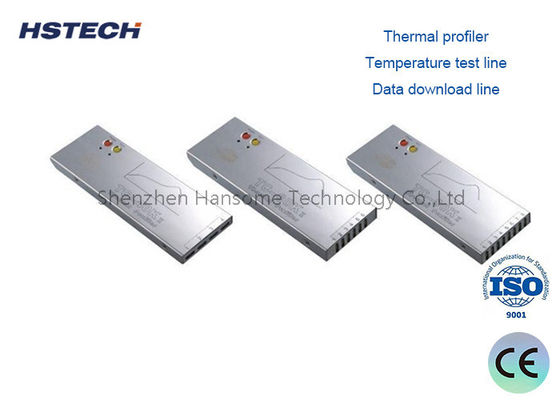

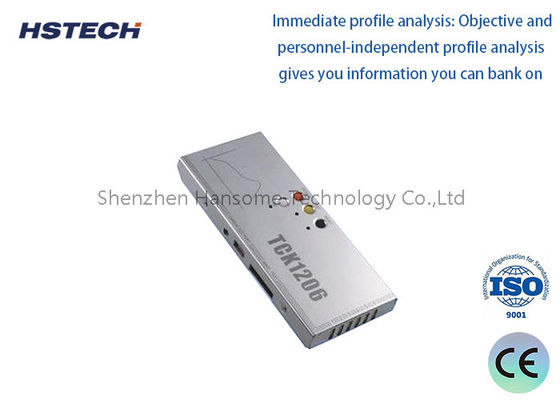

دستگاه پروفایل حرارتی سری TCK یک سیستم پیشرفته پروفایل دما است که برای اعتبارسنجی و بهینه سازی فرآیندهای لحیم کاری در تولید الکترونیک مهندسی شده است. این دستگاه که برای پروفایل کوره لحیم کاری مجدد و پروفایل لحیم کاری موج طراحی شده است، منحنی های حرارتی را در زمان واقعی با دقت آزمایشگاهی ثبت می کند. چه در حال اجرای مونتاژهای بدون سرب SAC305 باشید و چه بردهای تخصصی با قابلیت اطمینان بالا، سری TCK تضمین می کند که فرآیند شما در محدوده مشخصات باقی می ماند، با استانداردهای IPC/JEDEC مطابقت دارد و دوباره کاری پرهزینه را حذف می کند. این دستگاه جمع و جور، بادوام و همراه با نرم افزار تحلیلی بصری، ابزار ضروری برای مهندسان SMT است که به دنبال کیفیت تکرارپذیر و قابلیت ردیابی کامل هستند.ترکیب استاندارد1. دستگاه پروفایل حرارتی 2. جعبه عایق3. خط تست دما 4. خط دانلود داده5. شارژر 6. نوار چسب حرارتی بالا7. سی دی نرم افزار 8. پیچ گوشتی "+" 9. موچین10. دستکش عایق 11. سیم لحیم

12. قیچی 13. جعبه ابزار

14. دفترچه راهنمای کاربر 15. گواهی پذیرش

16. فرستنده گیرنده RF (ترکیب انتخابی)

17. سیستم تست موج (ترکیب انتخابی)

مشخصات فنی اصلی

1، ترموکوپل: ترموکوپل نوع K

2، فاصله نمونه برداری: 0.05 ثانیه - 600 ثانیه با نرم افزار تنظیم می شود

3، داده های ضبط: 80000 نقطه در کانال، می تواند 20 مجموعه پروفایل را ضبط کند

4، وضوح: 0.1 درجه سانتیگراد

5، محدوده اندازه گیری دما: 0 تا 1000 درجه سانتیگراد

6، دقت اندازه گیری دما: ±1.0 درجه سانتیگراد

7، کل توان: ≤120 میلی وات

8، ولتاژ کاری: 3.6 ولت DC، باتری قابل شارژ

9، ابعاد: 195 (طول) × 82 (عرض) × 21 (ارتفاع) میلی متر 195 (طول) × 103 (عرض) × 21 (ارتفاع) میلی متر

10، جعبه عایق: 245 (طول) × 100 (عرض) × 30 (ارتفاع) میلی متر

10، حالت شروع: دستی، زمان مشخص یا دمای مشخص

11، حالت ضبط: نظارت/ضبط

12، حالت اتصال: USB/RF

13، نسخه نرم افزار: Profilermanager 2.0

مدیریت کتابخانه محصول

مدیریت کتابخانه دستگاه

مدیریت کتابخانه لحیم

مدیریت کتابخانه دستور پخت

تحلیل داده

PWI

• الکترونیک خودرو و هوافضا: تولید سوابق حرارتی قابل حسابرسی مورد نیاز IATF 16949، AS9100 و سایر سیستم های مدیریت کیفیت.
• تولید قراردادی (EMS): تأیید سریع تغییر بین کارهای مشتری برای اطمینان از ثبات بازده اولین بار.
• تحلیل شکست و تحقیق و توسعه: تشخیص مشکلات سنگ قبر، حفره یا ترشوندگی با همبستگی داده های حرارتی با نقشه های نقص.
• چرا دستگاه پروفایل حرارتی سری TCK ما را انتخاب کنید؟سازگاری جهانی واقعی:
• شارژ ولتاژ جهانی، جابجایی متریک/امپریال و نرم افزار چند زبانه موانع منطقه ای را از بین می برد - در هر مکانی بدون پیکربندی مجدد مستقر کنید.هزینه مالکیت کمتر:
• محافظ های حرارتی قابل تعویض و کانکتورهای ترموکوپل قابل سرویس در محل، هزینه های بلندمدت را در مقایسه با رقبا با واحدهای مهر و موم شده کاهش می دهد.نرم افزاری که به زبان شما صحبت می کند:

1. تاب آوری زنجیره تامین: اجزای استاندارد و مشارکت های کالیبراسیون جهانی، زمان بازگشت سریع را تضمین می کنند و از خرابی طولانی مدت در انتظار تعمیرات کارخانه جلوگیری می کنند.
2. خانواده محصول مقیاس پذیر: با TCK-6 برای خطوط پایه شروع کنید و برای بردهای پیچیده خودرو به TCK-12 ارتقا دهید - همه با استفاده از همان پلت فرم نرم افزار و لوازم جانبی.
3. امروز کنترل فرآیند لحیم کاری خود را به دست بگیریدحدس زدن را متوقف کنید و پروفایل سازی را شروع کنید.
4. درخواست ارزیابی واحد دموی رایگان یا گزارش پروفایل حرارتی نمونه ما را دانلود کنید تا سری TCK را در عمل ببینید. مهندسان کاربردی ما آماده کمک به شما در انتخاب پیکربندی کانال و محافظ حرارتی مناسب برای کوره و پیچیدگی برد خاص شما هستند.
