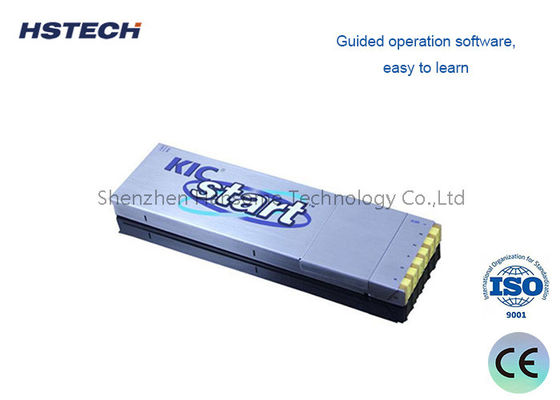

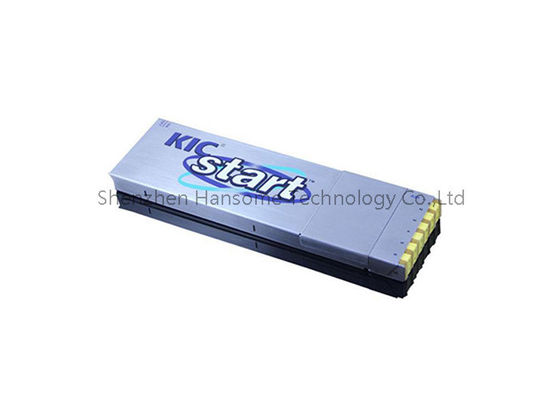

دستگاه پروفایل حرارتی SMT سری TCK با فرستنده و گیرنده RF، رزولوشن 0.1 درجه سانتیگراد و نوار چسب دمای بالا

پروفیلر حرارتی سری TCK یک دستگاه پروفایل درجه حرارت حرفه ای با دقت بالا است که به طور خاص برای کوره بازپرداخت SMT و نظارت بر فرآیند حرارتی صنعتی طراحی شده است.به عنوان یک تجهیزات اصلی برای پروفایل سازی حرارتی برای تولید الکترونیک، این تست کننده پروفایل حرارتی از جمع آوری دمای همزمان چند کانال پشتیبانی می کند، با 80000 نقطه داده در هر کانال و وضوح دمای فوق العاده بالای 0.1 °C،اطمینان از ثبت کامل و دقیق کل منحنی دمای گرمایش و خنک سازی دسته های تولید.

مجهز به ماژول گیرنده RF ساخته شده، پروفیلر حرارتی کوره ریفلو انتقال داده های بی سیم پایدار را تحقق می بخشد و از مشاهده داده در زمان واقعی و ذخیره سازی داده های آفلاین پشتیبانی می کند.با نوار چسب حرفه ای با درجه حرارت بالا، می تواند ترموپول ها را به طور محکم بر روی صفحه PCB و قطعات کار ثابت کند و بدون افتادن یا شکست به محیط های صنعتی با دمای بالا سازگار شود.کالیبراسیون فرآیند و بهینه سازی کیفیت تجهیزات مختلف پردازش حرارتی، این یک ابزار آزمایش دقیق ضروری برای خطوط تولید SMT استاندارد است.

1. پروفیلر حرارتی
2. جعبه عایق
3. خط آزمایش دمای
4. خط دانلود اطلاعات
5. شارژر
6. نوار چسب با دمای بالا
7. سی دی نرم افزار
8. ️+ ️ پیچکنده
9. پنچی
10. دستکش های عایق
11. سیم جوش
12. قیچی
13. جعبه ابزار
14. راهنمای کاربری
15. گواهی پذیرش
16. فرستنده RF (تراکم را انتخاب کنید)
17. سیستم تست موج (تراکم را انتخاب کنید)

1. ترموپول: ترموپول نوع K
2. فاصله نمونه گیری:0.05sec---600sec با نرم افزار تنظیم شده
3. اطلاعات ثبت شده:80000 نقطه/کانال، می تواند 20 مجموعه از پروفایل را ثبت کند
4. وضوح: 0.1°C
5. محدوده اندازه گیری دمای: 0 ≈ 1000 °C
6. دقت اندازه گیری دمای: ±1.0°C
7. کل قدرت: ≤120mW
8. ولتاژ کار:3.6VDC، باتری قابل شارژ
9. ابعاد: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. جعبه عایق: 245 ((L) × 100 ((W) × 30 ((H) mm
11. حالت شروع: دستی، زمان مشخص یا دمای مشخص
12. حالت ضبط: مانیتور/ ضبط
13. حالت اتصال:USB/RF
14. نسخه نرم افزار:Profilermanager 2.0

• PWI
• دمای اوج، دمای بالا
• زمان بین Temp ((Reflow))
• شیب بین Temp ((Reflow)
• شیب بین تایمز ((موج))

• اعتباربخشی فرآیند SMT:برای معرفی محصولات جدید، پارامترهای مطلوبی برای جذب، اوج و TAL (زمان بالاتر از مایع) را تعیین و تأیید کنید.
• لوله و جوش انتخابی:نظارت بر گرادیانت های پیش گرم و دمای قوری جوش برای جلوگیری از مفاصل سرد یا جداسازی PCB.
• فرآیند های سخت سازی و پیوند:اجاق های UV / درمان حرارتی پروفایل برای زیرپول کردن، پوشش متناسب و کاربردهای چسبندگی چسب.
• خودرو و هوافضا الکترونیک:تولید سوابق حرارتی قابل حسابرسی که توسط IATF 16949، AS9100 و سایر سیستم های مدیریت کیفیت مورد نیاز است.
• تولید قراردادی (EMS):بررسی سریع تغییر بین شغل های مشتری برای اطمینان از ثبات تولید اولین عبور.
• تحلیل شکست و تحقیق و توسعه:با ارتباط داده های حرارتی با نقشه های نقص، مشکلات سنگ قبر، تخلیه یا خیس شدن را تشخیص دهید.

1. سازگاری جهانی واقعی:شارژ ولتاژ جهانی، متریک / امپریالیست، و نرم افزار چند زبانی مانع از موانع منطقه ای می شود
2. هزینه مالکیت پایین تر:محافظ های گرمایی قابل تعویض و کانکتورهای ترموکوپل قابل سرویس در زمینه هزینه های بلند مدت را در مقایسه با رقبای واحد مهر و موم کاهش می دهند.
3. نرم افزاری که به زبان شما صحبت می کند:رابط کاربری بصری نیاز به حداقل آموزش دارد؛ PWI ساخته شده از حدس زدن جلوگیری می کند تا اپراتورها - نه فقط مهندسان - بتوانند پروفایل ها را با اطمینان تأیید کنند.
4. مقاومت زنجیره تامین:قطعات استاندارد و مشارکت های کالیبراسیون جهانی تضمین می کنند که سرعت کار سریع باشد و از زمان توقف طولانی در انتظار تعمیرات کارخانه جلوگیری شود.
5. خانواده محصول قابل مقیاس:با TCK-3 برای خطوط اساسی شروع کنید و به TCK-12 برای تخته های پیچیده خودرو ارتقا دهید، همه با استفاده از همان پلت فرم نرم افزاری و لوازم جانبی.

حدس زدن رو تموم کن و شروع به پروفایل کردن کندرخواست یک واحد آزمایشی رایگانیا گزارش نمونه ی پروفایل حرارتی ما را دانلود کنید تا سری TCK را در عمل ببینید.مهندسان برنامه های کاربردی ما آماده به شما کمک به انتخاب تنظیمات کانال مناسب و محافظ حرارتی برای پیچیدگی مخصوص کوره و تخته خود را.
